应用领域

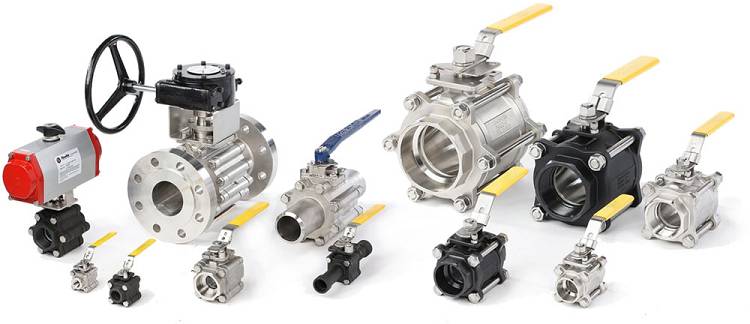

盾牌球阀的选择范围广泛，有青铜，黄铜，无铅，碳钢或不锈钢材料可供选择。 在一件式，两件式，三件式，全油口或常规油口中选择合适的球阀。 提供各种装饰材料。 可以选择的右端连接包括压接，螺纹，焊接或法兰连接。 为了使您的选择更加容易，盾牌提供了规格说明和提交帮助。 您还将获得盾牌保修的保证以及卓越的客户服务专业知识。
盾牌TM 浮动球阀具有浮动球设计，可降低扭矩并延长循环寿命。 作为标准，较大尺寸的阀具有耳轴型球支撑。 这些坚固的球阀是工业应用的理想选择。
|
|
|
|
|
|
|
|
|
|
|
|
|

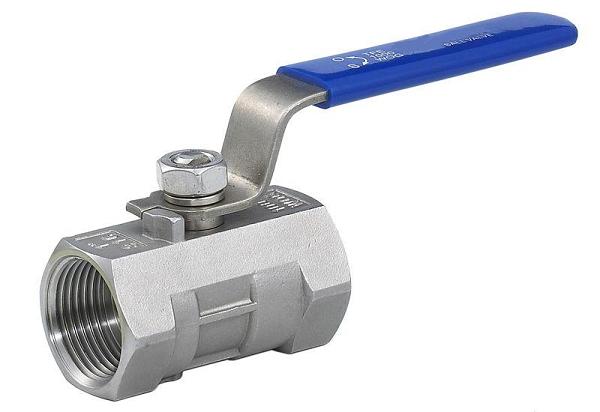

| | 一片式球阀 |

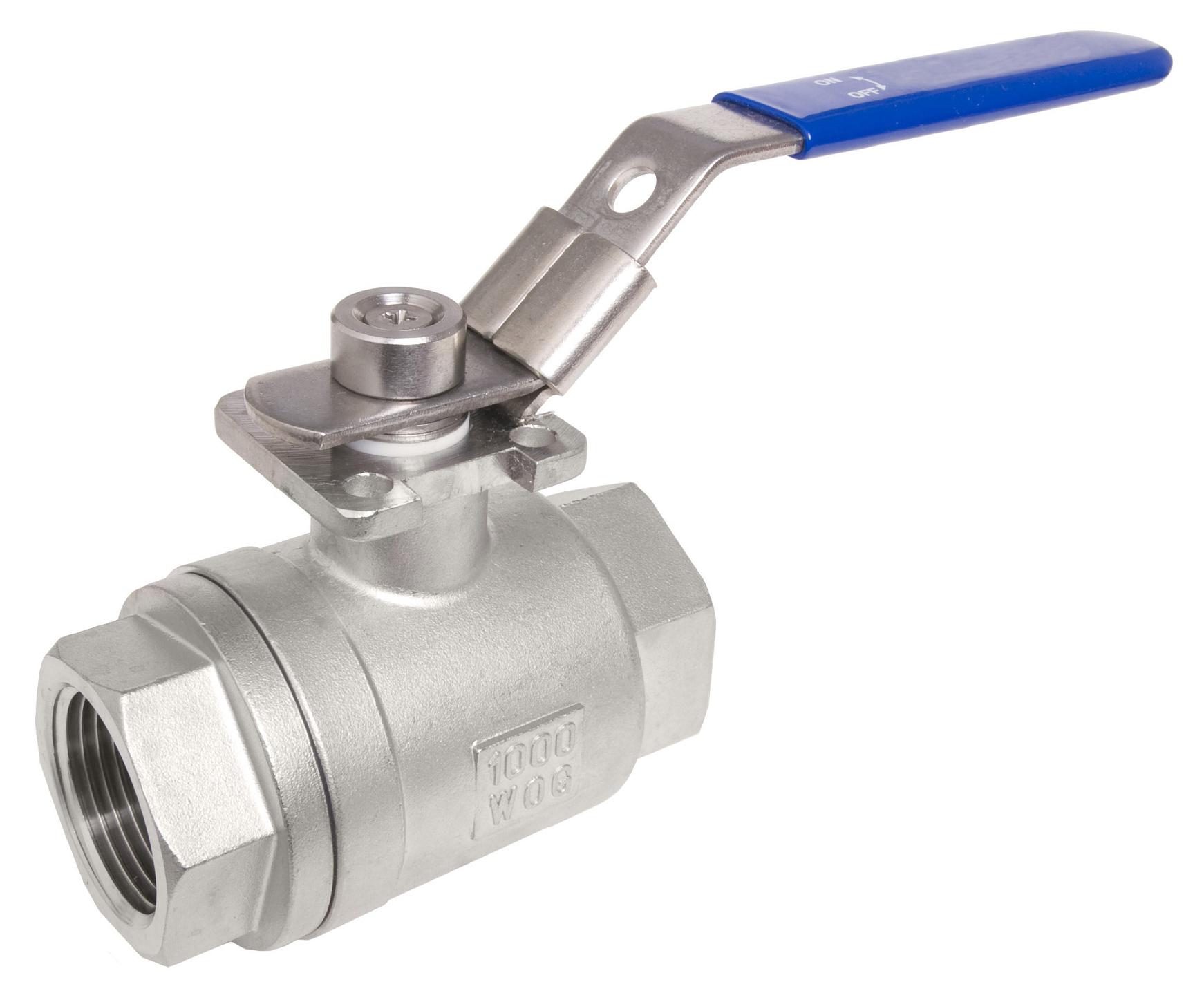

| 二片式球阀 |

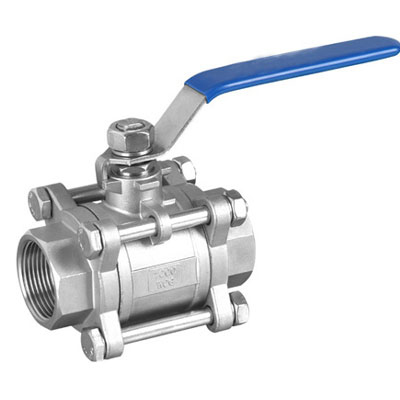

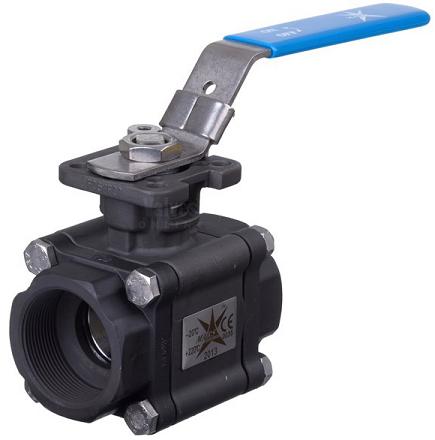

| 三片式球阀 |

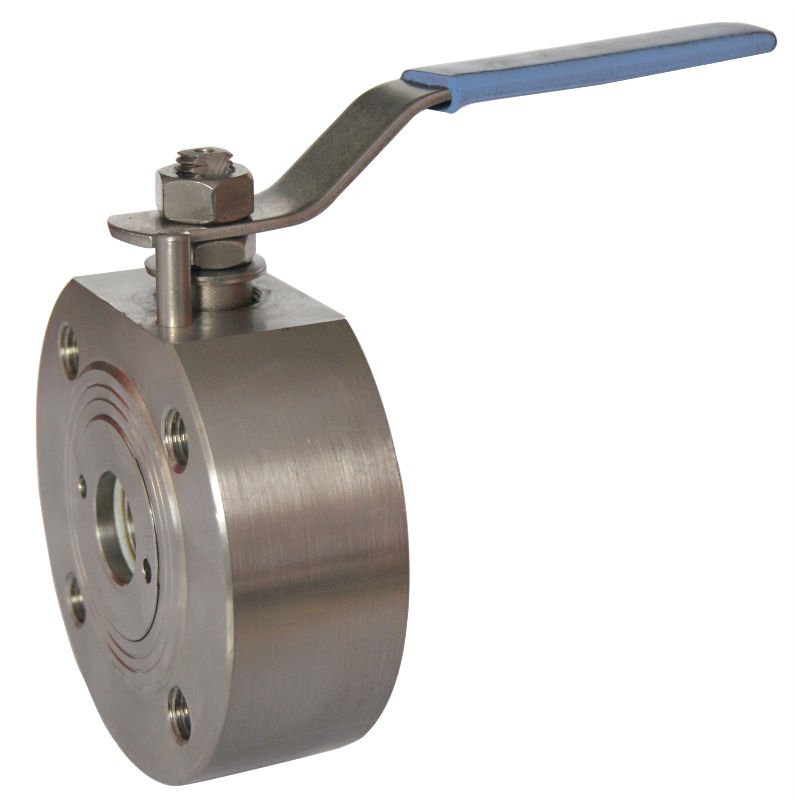

| 对夹球阀（意大利薄式） | 口径范围: Thread 1/4"~4" |
| 口径范围:: Thread 1/4"~3" |
| 口径范围:: Thread 1/4"~3" |
| 口径范围:: Thread 1/4"~3" | | 通径: 标准通径，全通径 |
| 通径: 标准通径，全通径 |
| 通径: 标准通径，全通径 |
| 通径: 标准通径，全通径 | | 压力: 2000WOG; CL800 |
| 压力: 3000WOG; CL800 |
| 压力: 1500WOG; CL1500 |
| 压力: 1500WOG; CL800 | | 材质: 碳钢，不锈钢，锻钢 |
| 材质: 碳钢，不锈钢，锻钢 |
| 材质: 碳钢，不锈钢，锻钢 |
| 材质: 碳钢，不锈钢，锻钢 | | 连接方式: 螺纹，法兰 |
| 连接方式: 螺纹，法兰 |
| 连接方式: 螺纹，法兰，承插焊，对焊 |
| 连接方式: 对夹，法兰 |
特点与优点
球阀是用于住宅，商业和公共机构的四分之一转阀，用于控制液体和气体的开关流量。 它们具有各种尺寸，材料和连接类型。

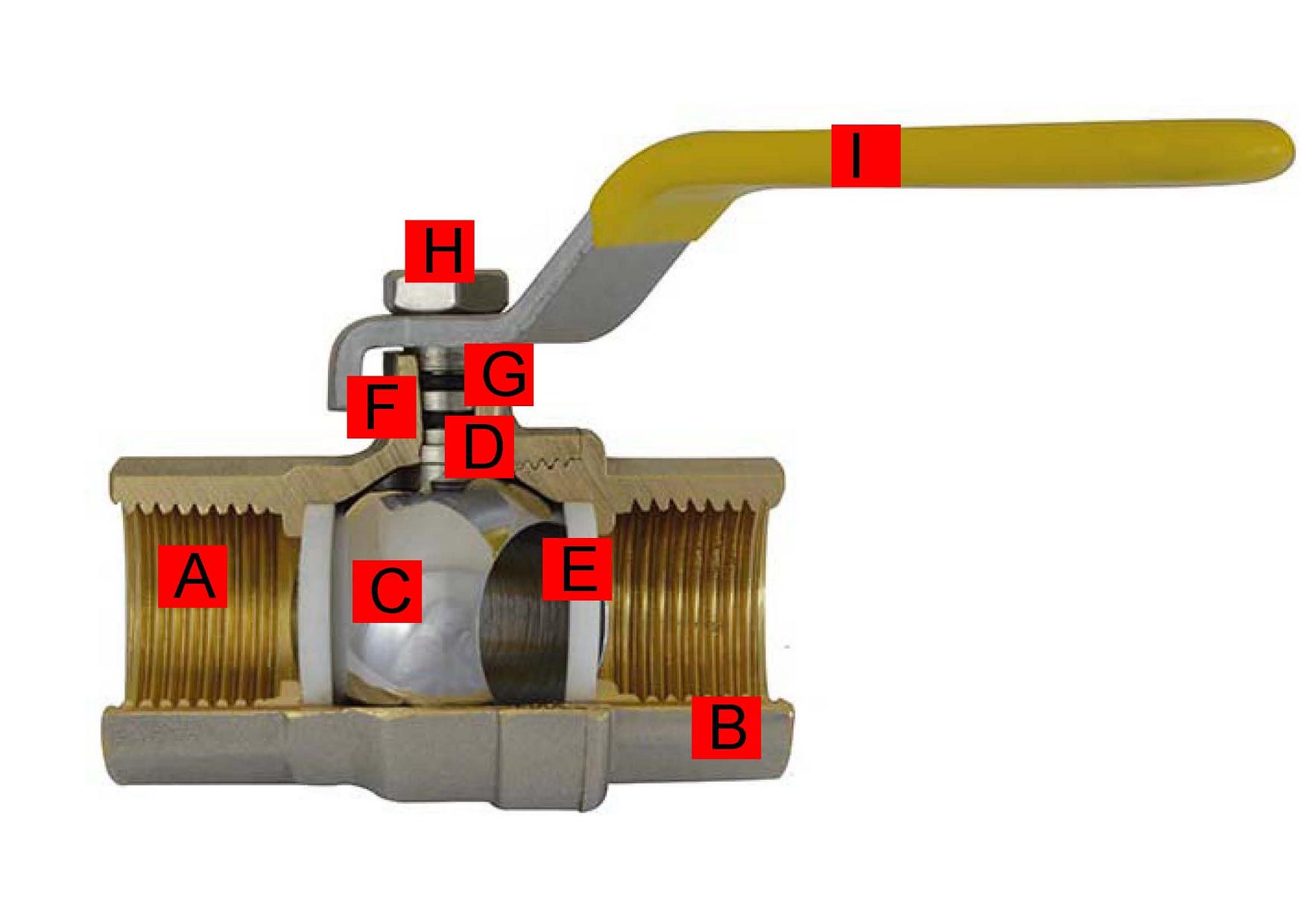

| A 阀体：精密铸造不锈钢，碳钢，铜等。 | | B 阀盖：精密铸造不锈钢，碳钢，铜等。 | | C 球体：全通径与标准通经可选 | | D 阀杆：防爆出阀杆设计 | E 阀座：双密封系统，确保球阀可双向承压 | | F 填料：优质PTFE | | G 压盖： 保证填料密封性能 | | H 紧固螺母： 高强度不锈钢材质 | I 手柄：阀门受压时，我拆卸下来
|

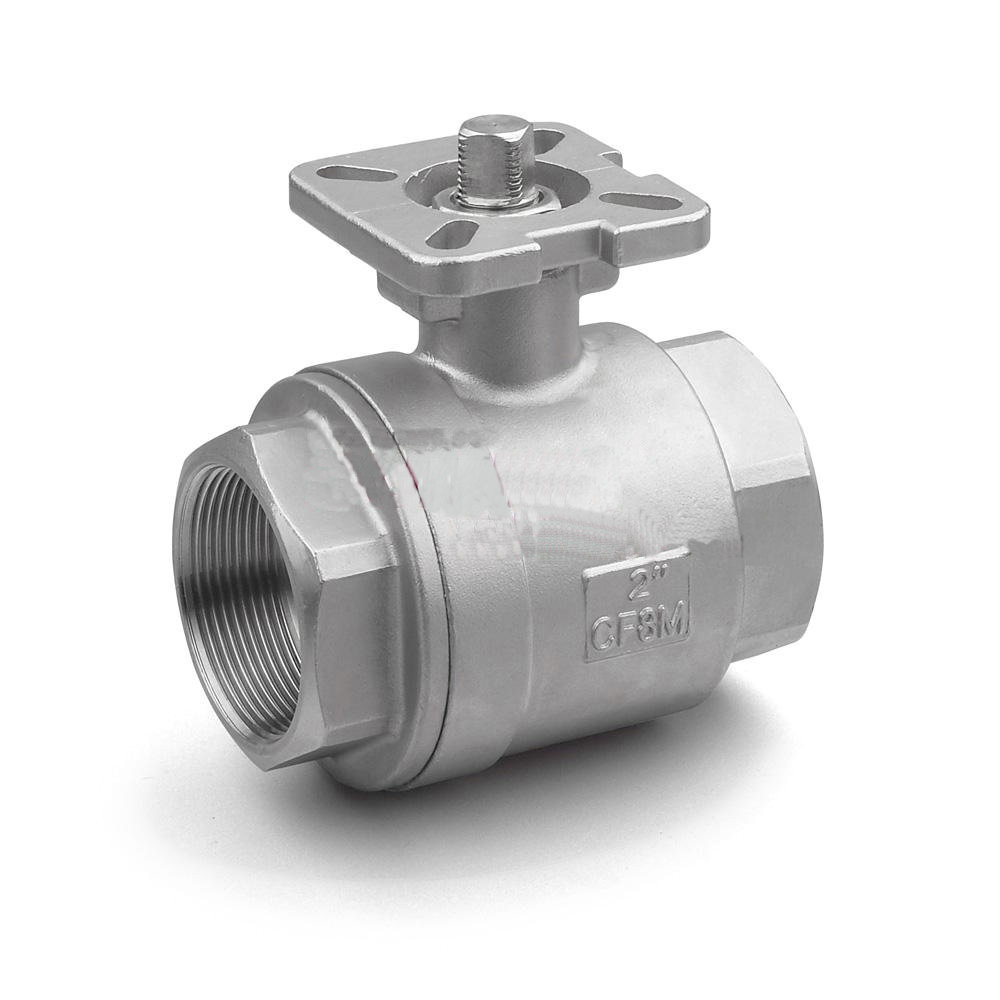

ISO 标准上法兰 |
| | 标准的ISO5210上法兰尺寸，适用于各种驱动装置 | 多种连接方式,最高压力160bar
| 适用于 GB, ASME, JIS, EN 等标准
|
|
|
|

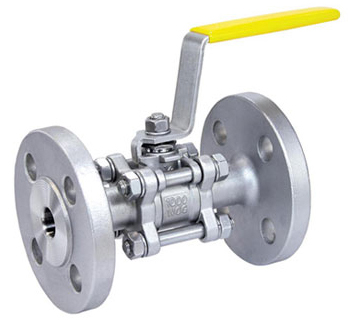

| 螺纹连接 | 法兰连接 | 承插焊

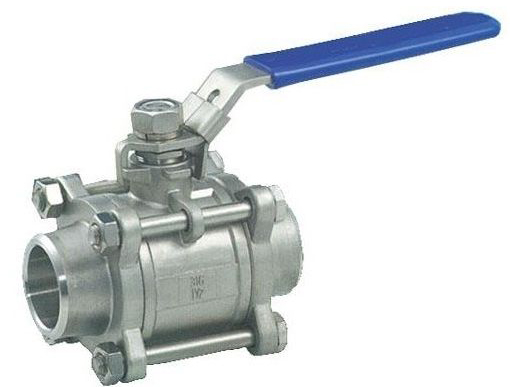

| 对焊 |
|
|
| |
| |
|
|
|
|
| |
| 口径范围 |
|
|
| 阀体材质 | 2"~4"(DN50~DN100) |
|
|
| 精铸碳钢，不锈钢，锻钢，黄铜，铝青铜等 |
| 适用温度 |
|
|
| 阀杆材质 | -62°F to 500°F (-52°C to 260°C) |
|
|
| 不锈钢 |
| 适用压力 |
|
|
| 球体材质 | Up to ASME Class 1500Lb (PN160)
|
|
|
| 不锈钢 |
| 密封等级 |
|
|
| 阀座材质 | 双向零泄漏 |
|
|
| PTFE, PEEK, etc. |
| 设计和制造标准 |
|
|
| 结构长度 | API 6D, API608, EN1983, BS5159, BS5351， GB/T12237 |
|
|
| API 6D, ASME B16.10, EN558, ISO 5752, BS2080,GB/T12221 |
| 连接标准 |
|
|
| 试验标准 | 法兰: ASME B16.5, EN1092,GB/T9113 对焊: ASME B16.25, EN12627 承插焊: ANSI B16.11, EN12760 螺纹: ASME B1.20.1, EN10226 |
|
|
| MSS SP-61, API 598, EN 12266-1,JB/T13927 |
现在就联系我们以获得更多的咨询和信息。 |
|
|
|
|
