口径范围 2" - 48" (50 - 1200mm) 适用温度 -4°F to 266°F (-10°C to 130°C) 软密封 -4°F to 446°F (-10°C to 230°C) 硬密封 适用压力 最高达 ASME Class 150 连方式 法兰，凸耳，对夹 密封等级 双向与单向承压
|
| 金属密封和非金属密封 |
|
|
|
设计
ShieldTM 刀闸阀是线性截止阀，重量轻，结构紧凑。 阀门可作为带手轮的手动阀门，也可以通过气动气缸执行器自动进行远程操作。 我们的刀闸阀闸板的弧形设计特别适合切断含有纤维或悬浮颗粒的流体，因此刀闸阀非常适合纸浆和造纸、废水处理、采矿等加工行业的许多应用 、制糖和化学加工。 软座刀闸阀是双向的，在首选方向上零泄漏至 10 bar/150 psi，在低压下在非首选方向上的密封性有限。 可提供自定义端口形状，包括 V 型端口、三角形端口和六边形端口。
出色的座椅密封性和更长的生命周期 更换座椅的维护既简单又快捷 卓越的耐磨性和耐腐蚀性 强大的纸浆介质切割力 减少堵塞或材料堆积 扭矩小，操作简单
|
|
|
|

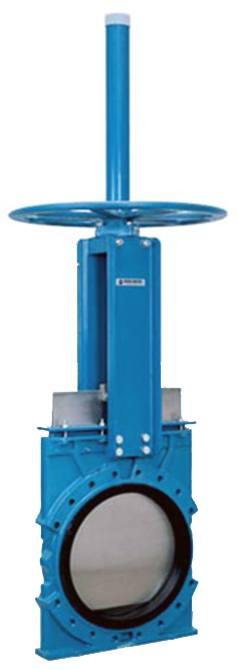

|  | | 橡胶阀座
|
|
|
|

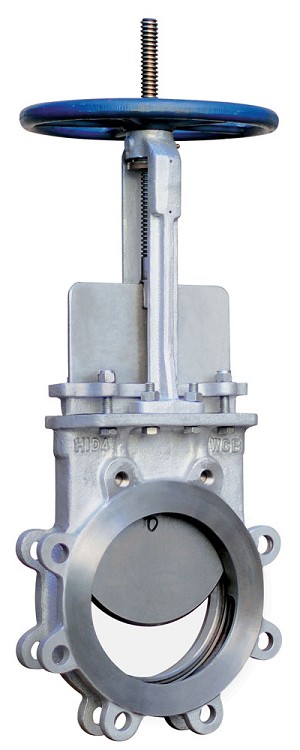

| 金属阀座 |
特点和优点
ShieldTM 刀闸阀是对我们广泛的泥浆处理产品的完美补充。 所有 Shield 的刀闸阀都按照更高的标准进行设计和制造，以提供最佳性能。 标准功能，如精密机械闸门、重型顶部工程和高达 24" 的铸铁阀体，使阀门坚固可靠。其他功能，如可更换耐磨座、简化填料更换或实心不锈钢衬里，使阀门价格实惠 并且易于维护。
|
|
|
|
|

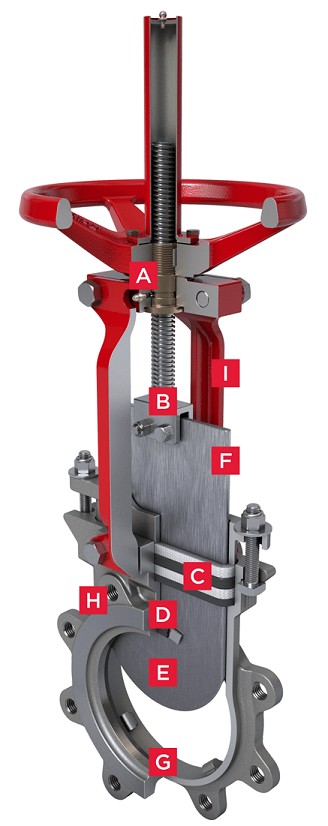

A. 头部结构 头部结构 设计用于在手动和气动驱动之间轻松、快速地转换。 手动阀包括一个润滑剂注入口，可实现连续、平稳运行，且维护最少。 |
B. U 形夹 U 形夹设计和水平螺栓固定可稳定闸门，确保正确对齐。
|
C. 填料 用于增强压盖密封的标准通电四重密封填料
|
D. 阀座 标准一体式金属阀座和可选的可更换零泄漏弹性阀座。 |
E. 闸门 闸门设计确保在整个行程长度内始终对齐。 |
F. 闸门 圆形闸板设计可延长填料寿命并提高阀门耐用性。 |
G. 阀体 独特的无死角阀体设计可实现阀门的自排空。 |
H. 安装 带耳体适用于所有安装方向，包括终端服务。 | I. 支架 铸造支架上层结构确保了针对不同操作者/方向的阀门设计的稳健性。
|
|
