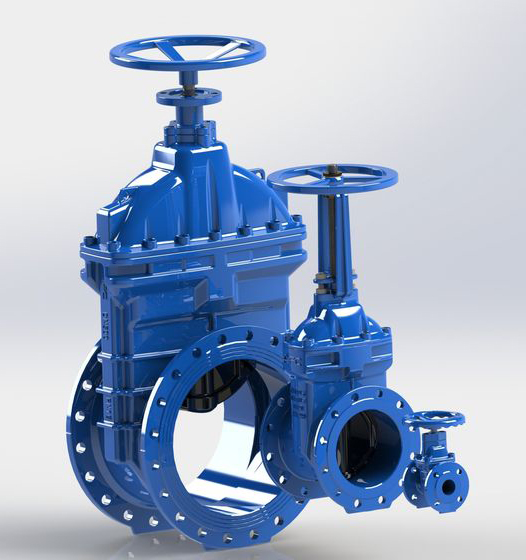

口径阀门 1/2" - 64" (15 - 1600mm) 适用温度
-4°F to 266°F (-10°C to 130°C) 软密封
-4°F to 446°F (-10°C to 230°C) 金属密封 适用压力
Max. ASME Class 150 (20 bar)
设计标准 BS, EN, AWWA C509, AWWA C515 连接方式
法兰
|
|
|
|
|
| 金属密封和橡胶包板 |
|
|
|
|
|
|
|
|
|
特点与优点
铸铁闸阀,又称水闸阀。是专门为水、空气、石油和天然气行业的输送、分配和抽取系统而设计的。阀体由球墨铸铁或铸铁制成,带有整体法兰 有两种基本类型可供选择:暗杆 (NRS) 内螺杆和明杆外螺杆和支架。 暗杆式在压力范围内具有阀杆驱动螺纹,并且不上升。 这种类型的阀门通常服务于无腐蚀和合理清洁的工况,并且总高度比外螺杆类型小。 升杆式闸阀在压力范围外,阀杆驱动螺纹,可用于更活跃的介质,否则流体可能会对螺纹产生不利影响。
| |
|
| |

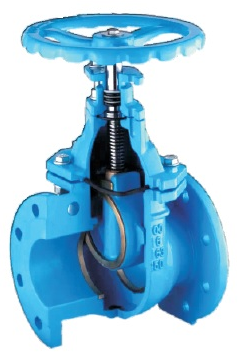

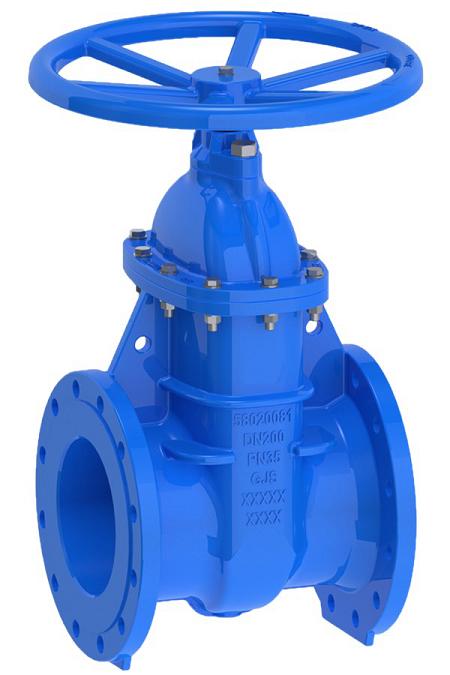

| 暗杆式闸阀 (NRS)
|
|

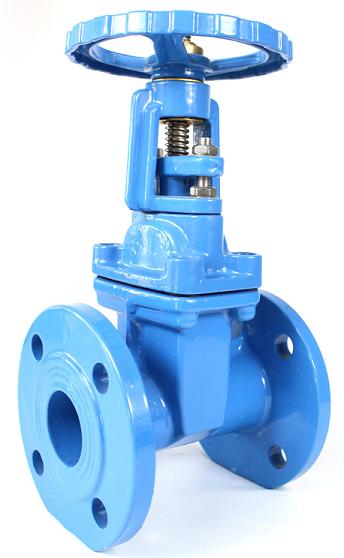

| 明杆式闸阀 |
设计
弹性阀座和金属阀座是铸铁闸阀的两种阀座。在弹性阀座闸阀推向市场之前,金属阀座楔形闸阀被广泛使用。金属阀座楔块的锥形楔块设计和角密封装置需要在阀底部凹陷以确保紧密关闭。因此,沙子和鹅卵石嵌入孔中。无论管道在安装或维修时冲洗得多么彻底,管道系统都永远不会完全没有杂质。因此,任何金属楔子最终都会失去防坠落的能力。
弹性座式闸阀具有平坦的阀底,允许阀中的沙子和鹅卵石自由通过。如果阀门关闭时杂质通过,当阀门关闭时,橡胶表面将关闭杂质周围。高质量的橡胶混合物足够柔软,可以吸收杂质,但又足够坚固,可以在再次打开阀门时将杂质冲洗干净。这意味着橡胶表面将恢复其原始形状,确保防滴密封。
|
|
|
|
|
|
|
|
|
| |
|
|
|
| 金属密封阀座闸阀 |
|
| 弹性阀座闸阀 (RSGV)
|
|
|
|
|
|
Shield TM 闸阀运用于需要允许中断或切断流动或流体的设备中。 闸阀不能用于流量调节,因为通过部分打开的阀门的高速流量可能会对楔块和阀座造成侵蚀性损坏。 在正常操作条件下,阀门应保持完全打开或完全关闭。 闸阀的安装与流向无关。
|
|
|
|
|
|

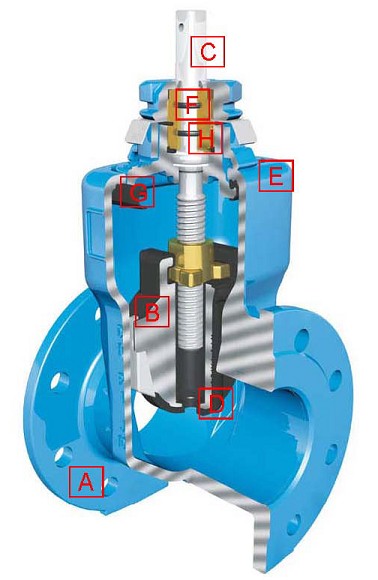

| A 阀体:无凹槽设计,防止杂质进入,确保有效密封,内部环氧树脂涂层,符合饮用水要求。 |
| B 闸板:金属框架,内衬橡胶,确保橡胶密封,符合饮用水要求。
|
| C 阀杆:采用高强度材料制成,确保闸阀易于控制。 |
| D 阀座:黄铜阀座可确保在任一流动方向上可靠地强制关闭,气密密封和低操作扭矩。
|
| E 阀盖:内有环氧树脂涂层,符合饮用水要求。 完全抬起闸板,上部设计允许在线更换密封O型圈橡胶。 |
| F 密封圈:由金属框架和数个橡胶O型圈制成,防止阀杆端部泄漏。 |
| G 耐磨垫圈:防止阀杆磨损,保证位置正确,减少操作扭矩。 |
| H O 型圈,确保阀杆端部不会泄漏。
|
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~64"(DN50~DN1600) |
|
|
| 球墨铸铁、灰铸铁 |
适用温度 |
|
|
| 阀杆材质 |
橡胶密封: -10℃~130℃ 金属密封: -10℃~230℃ |
|
|
| 不锈钢 |
适用压力 |
|
|
| 闸板材质 | 达 ASME Class 150Lb (PN20)
|
|
|
| 球墨铸铁、球墨铸铁+EPDM |
设计和制造标准 |
|
|
| 结构长度标准 |
MSS SP-70, BS5150, BS5163,EN1171,DIN3352, AWWA C509, AWWA C515, JIS B2031 |
|
|
| ASME B16.10,BS5150, EN558, DIN3202 F4/F5, AWWA C509,JISB2002 |
连接标准 |
|
|
| 实验标准 | 法兰:ASME B16.5, EN1092 |
|
|
| MSS SP-61, API 598, EN 12266-1, JISB2003 |
