口径范围 1/4" - 2" (8 - 50mm) 适用温度
-321°F to 1100°F (-196°C to 593°C)
适用压力
最高可达 ASME Class 4500
口径 全通径, 标准通径 连接方式
承插焊, 螺纹,法兰, 对焊
|
|
|
|
|
| 金属密封 |
|
|
|
|
|
|
|
|
|
设计

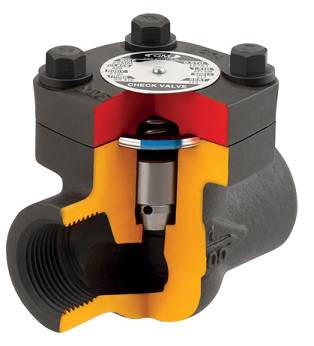

ShieldTM 锻钢止回阀结构紧凑、坚固,是高压和高温应用的理想选择。 锻钢止回阀提供三种阀盖设计。
螺栓连接阀盖,阀盖和阀体通过螺栓连接,采用公母接头,缠绕垫片,F316L/石墨制造。 也可应要求提供环形接头垫片。 焊接阀盖,阀体和阀盖均采用螺纹密封焊接接头焊接和密封。 可根据要求提供全熔透强度焊接接头。 压力密封阀盖。 这些阀门应为螺栓连接阀盖或焊接阀盖类型,具有全通径或标准通径选项。
特点与优点

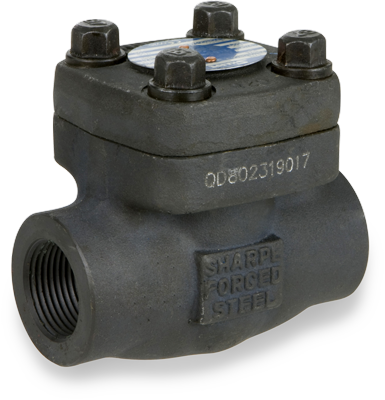

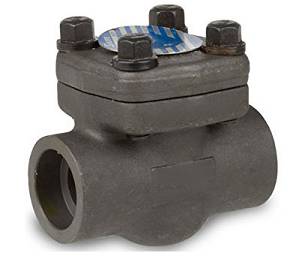

锻钢止回阀还提供三种不同的设计配置。 这些是锻造活塞止回阀,也称为提升式止回阀(弹簧加载止回阀),锻造球止回阀和锻造旋启式止回阀。 还可提供适用于低至 -321°F (-196°C) 的温度的锻造低温止回阀。
活塞止回阀与所有止回阀一样,用于防止管路中的回流。 作为一个选项,这些设计可以包括一个有助于关闭的弹簧,并用于安装在垂直线上的 90 度样式。 通过系统的流体压力打开阀门,而任何反向流动都会关闭阀门。 在活塞或升降式止回阀中,阀体导向盘在阀体孔内移动。 当阀门关闭时,阀体导向装置可确保阀座和阀瓣对齐。

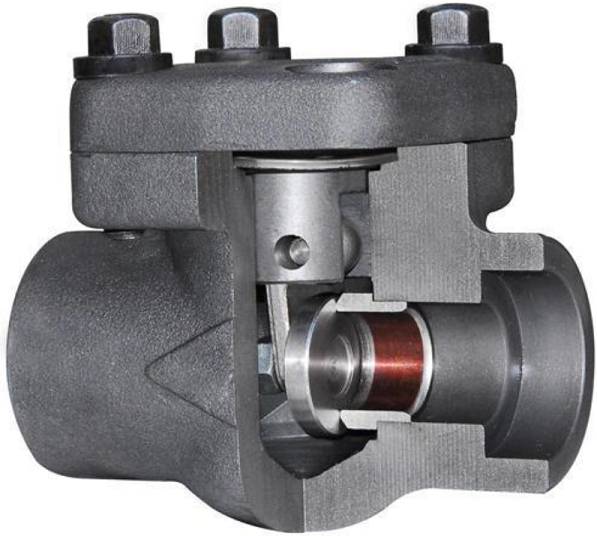

旋启式止回阀与所有止回阀一样,用于防止管路回流。 通过系统的流体压力打开阀门,而任何反向流动都会关闭阀门。 旋启式止回阀通过允许流动力移动关闭元件来发挥作用,它是一个铰接式阀瓣,围绕支撑轴摆动或旋转。 阀瓣远离阀座摆动以允许正向流动,并在上游流动停止时返回阀座,以防止回流。
球形止回的功能类似于活塞止回阀,但止回球阀使用阀体内的“球”来控制流量的运动。 球体可以自由旋转,从而使球体和阀座之间产生均匀磨损和擦拭作用。 此功能使球检查对粘性介质很有用。
|
|
|
|
|
|

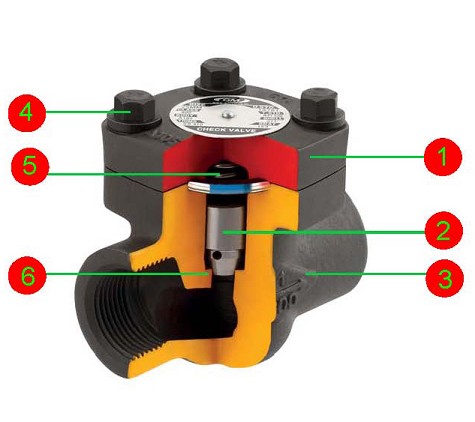

| 1. 阀体 |
| 锻钢材质,可提供全端口或标准端口设计。 它也可用于 T 型或 Y 型配置。
|
| 2. 活塞、球或板 |
| 活塞、球或板是锻钢,是阀内件的一部分。 活塞和球止回阀的座面采用锥形或塞式设计。 摆动检查的座面是平座设计。 |
| 3. 阀盖 盖子由锻钢制成,设计符合适用规范的基本尺寸要求。 |
| 4. 阀盖螺栓 盖板螺栓由合金钢制造,符合适用规范的要求。 |
| 5. 弹簧 |
| 弹簧是可选的,仅应要求提供。 |
| 6. 阀座
活塞和球形止回阀的阀座是整体堆焊层,是阀内件的一部分。 旋启式止回阀配有一个单独的座圈,该座圈压入阀体并楔入到位,与阀体形成密封。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 1/4"~2"(DN8~DN50) |
|
|
| 锻钢锻造合金钢 |
适用温度 |
|
|
| 弹簧材质 | -321°F to 1100°F (-196°C to 593°C) |
|
|
| 强力不锈钢 |
适用压力 |
|
|
| 内件材质 | 最高 ASME Class 4500Lb
|
|
|
| 按 API600/602规定 |
密封等级 |
|
|
| 阀座材质 | 双向承压 |
|
|
| 按API600/602规定 |
设计和制造标准 |
|
|
| 结构长度标准 | API 602, ASME B16.34, EN3356, BS5352, JIS B2074 |
|
|
| ASME B16.10, EN558, ISO 5752, JIS B2002 |
连接标准 |
|
|
| 试验标准 | 法兰: ASME B16.5, EN1092; JIS2212 对焊: ASME B16.25, EN12627 承插焊: ASME B16.11, EN12760, 螺纹: ASME B1.20.1, EN10226 |
|
|
| MSS SP-61, API 598, EN 12266-1 |
防火标准 |
|
|
| Nace | API 6FA, API 607 |
|
|
| NACE MR-0175, NACE MR-0103, ISO 15848 |
现在就联系我们以获得更多锻钢止回阀的资讯。Tel:0577-67055569 |
|
|
|
