口径范围 2 - 60" (50 - 1500mm)
适用温度 -62°F to 500°F (-52°C to 260°C)
适用压力 ASME Class 300 (50BAR)
连接方式 对夹、凸耳、法兰 |
|
|
|
|  | | 阀座可更换 |
|
|
|
|
|

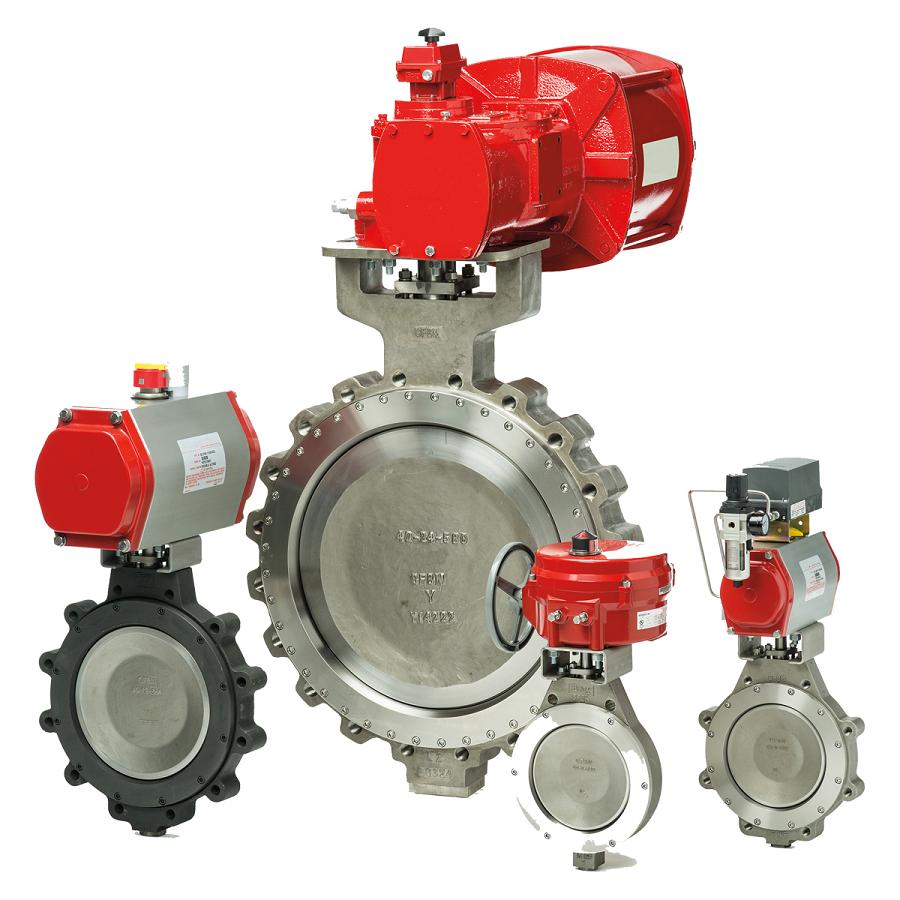

特点和优点
盾牌高性能蝶阀创新的双偏置阀杆和阀瓣设计可提供坚固的可靠性，并且在现场维护极为简便。 独立的和内部的测试证明了其卓越的使用寿命，在超过100,000个循环的过程中零泄漏关断。 高性能蝶阀的阀座可以自动调节磨损和温度变化。 阀座选项包括PTFE，PPL，PEEK软阀座和柔性金属阀座，以适应各种流体和应用。
盾牌高性能蝶阀具有经过验证的双向防火安全阀座，可可靠地控制石油，石化，化学和其他高风险应用中的易燃和危险流体。防火安全设计结合了卓越的性能，延长的使用寿命并符合以下要求 最苛刻的全球防火测试标准–火灾之前，之中和之后！
设计
盾牌高性能蝶阀的全面固定器用螺栓固定在阀体上，将阀座锁定在正确的位置。 即使没有配对法兰，也可以固定在阀座。
阀瓣和管路压力为紧密密闭且支撑良好的阀座供电。 压力越高，密封越紧密。 在低压和真空应用中，带电阀座比许多其他设计具有更高的密封性和更长的使用寿命。 线介质在两个方向上均被密封为零泄漏。
阀座更换非常容易。 只需卸下阀座压板，将蝶板旋转到关闭位置，然后将新的阀座组件放入车身的机加工凹槽中即可。 这个简单的步骤不会干扰阀板和阀杆。
|
|
|
|

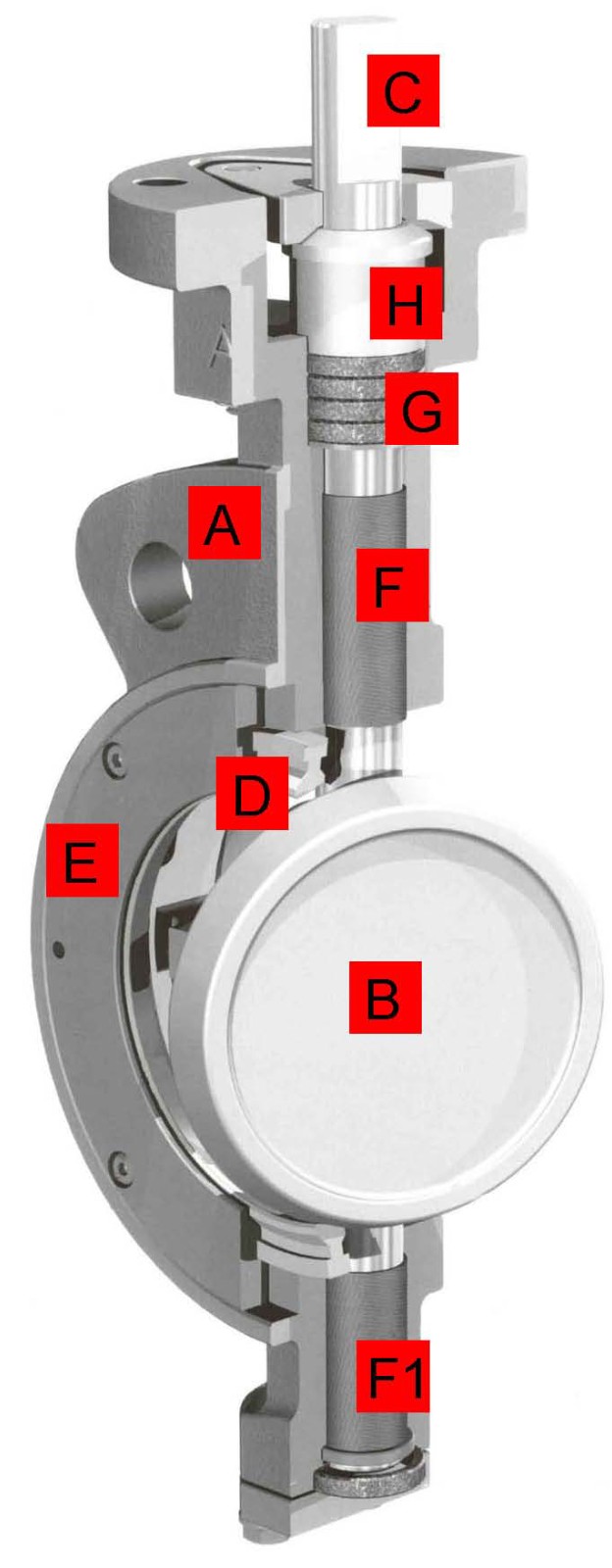

| A 阀体：重型精密铸造阀体，双偏心结构。 | | B 蝶板：整体刚性蝶板。 | C 阀杆：一片式通轴，一件式阀杆，底部有防喷环，高强度，阀杆为17-4 PH不锈钢。 阀杆已标准化，可互换执行器。
| D 阀座：完全可更换PTFE阀座。 | E 阀座压板：压板通过位于密封区域外部的螺栓牢固地连接，以防止螺栓腐蚀。 | F 顶部轴承：由316不锈钢外壳和TFE /玻璃纤维衬里轴承表面组成，可牢固地支撑阀杆。 阀杆轴承具有出色的抗腐蚀和抗高温和机械负载力的能力。 | F 1 底部轴承。
| G 填料：阀杆填料系统具有易于调节六角头螺母的功能，而无需拆卸执行器。 该系统由一个密封圈，一个密封圈，螺柱，六角螺母和锁紧垫圈组成。 | H 填料压盖：不锈钢材质。
|
|
|
| |
| |
|
|
|
|
| |
| 口径范围 |
|
|
| 阀体材质 | 2"~60"(DN50~DN1500) |
|
|
| 铸钢, 不锈钢, 铝青铜等 |
| 适用温度 |
|
|
| 阀杆材质 | -62°F to 500°F (-52°C to 260°C) |
|
|
| 不锈钢 |
| 适用压力 |
|
|
| 阀板材质 | 最高达 ASME Class 300Lb (PN50)
|
|
|
| 不锈钢, 铝青铜等 |
| 设计和制造标准 |
|
|
| 结构长度标准 | API 609, EN593, JISB2032, GB/T12238, |
|
|
| API 609, EN558, JISB2002, GB/T12221 |
| 法兰连接 |
|
|
| 试验标准 | ASME B16.5 Class 150, EN 1092 PN10, PN16, GB/T 17241, GB/T 9113, JIS B2220 |
|
|
| MSS SP-61, API 598, EN 12266-1,JIS B2003, GB/T13927 |
现在就联系我们以获得更多三偏心蝶阀的咨讯和信息。 |
|
|
|
|
