口径范围 1/2" - 56" (15 - 1400mm) 适用温度
-62°F to 500°F (-52°C to 260°C)
适用压力
Max. ASME Class 2500 (420 bar) 口径类别
全通径,标准通径 连接方式
法兰,对焊 |
|
|
|
|
| 全金属密封或非金属密封 |
|
|
|
|
|
|
|
|
|

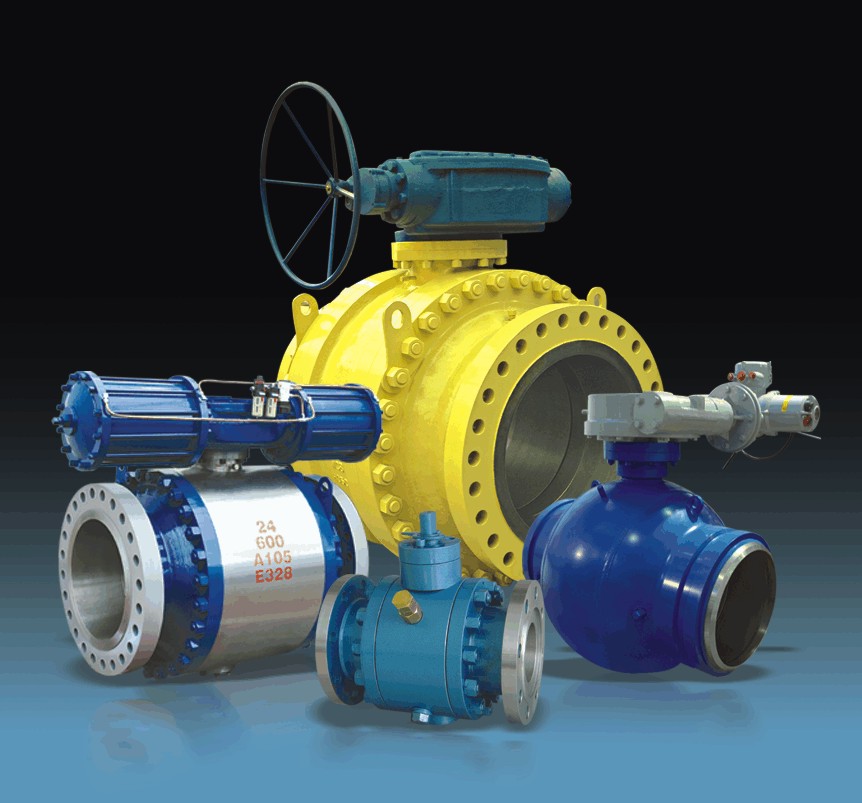

特点与优点
固定安装式球阀–固定安装式球阀在球的顶部和底部具有额外的机械锚固。 这种特殊的安装方式适用于较大和较高压力的阀门。 此外,由于球在两个位置支撑,因此这种设计可降低阀扭矩。 每个球阀都安装了耳轴。 耳轴安装的阀杆吸收了管路压力的推力,防止了球与阀座之间的过度摩擦,因此即使在满额额定工作压力下,操作扭矩仍然很低。
盾牌公司固定式安装球阀几乎在每个行业中都用于一些最苛刻的过程中。 广泛的范围包括软密封设计,可提供出色的防漏性能; 一体式阀体设计的顶部入口阀可进行在线维护,而金属座阀可在高温下提供出色的操作,并在苛刻的应用中提供耐磨性。 焊接阀体设计是埋地服务应用的理想选择,可减少潜在的泄漏点并减少法兰产生的逸散性。
固定球阀通过压力吸收轴承、任何额定压力下的密封作用和防静电设计实现更高的效率、安全性和控制。
|
|
| |
|

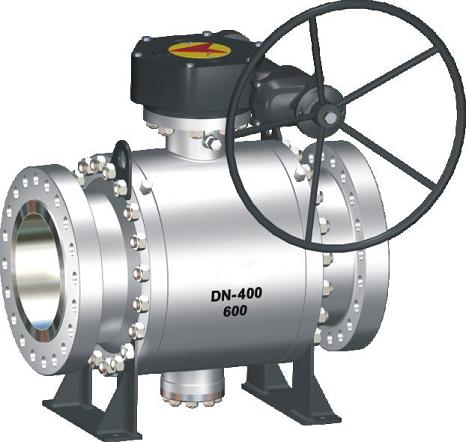

| 侧装式固定球阀 |

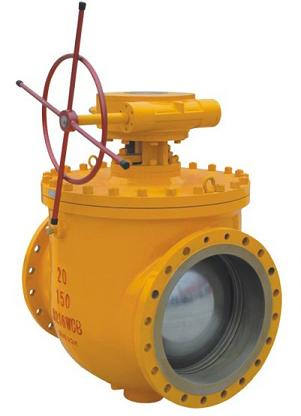

| 上装式固定球阀 |
|
设计
盾牌固定安装阀门系列专为承受石油和天然气和石化行业的恶劣条件而设计。 坚固的设计可承受因大尺寸、高压和动态温度循环而施加到阀内件上的重负载。 耳轴阀系列通过 API 6D 认证,阀门壁厚完全符合 ANSI B16.34。
完整的生产线是防火的,根据 API 607、ISO10497 和 API 6FA 设计。 高达 600Lb 级提供了一种经济高效的解决方案,包括 二 片式和 三片式实心铸造全端口阀。 盾牌球阀 最高可达2500Lb 级,主体和端部采用坚固的 三片式锻造设计。
|
|
|
|
|
|
|
| |
|
|

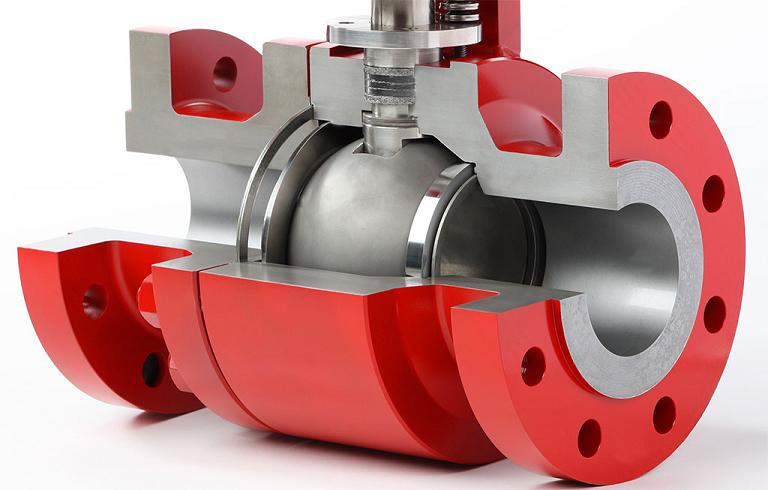

| 非金属阀座固定球阀 |
|

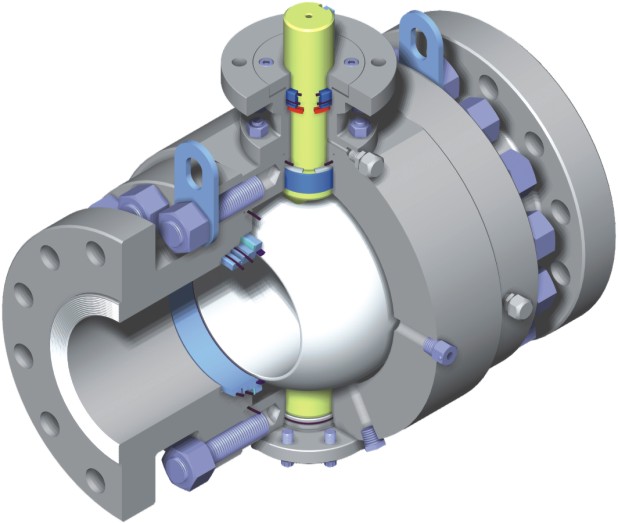

| 金属阀座固定球阀
|
|
|
|
|
盾牌公司球阀可用于各种应用和市场,例如传输和存储、气体处理、工业等等。 球阀提供可靠的泄漏保护,这在气体应用中尤其有益。 球阀压降低,启闭速度快。
各种结构材料、内件选项和设计使这些阀门极为通用。 球阀,例如 O型球阀,通常用于需要在高压下具有长使用寿命的歧管的海底应用。 球阀也用于低温应用,在这些应用中,压缩气体必须保持稳定的温度才能有效地移动。
|
|
|
|

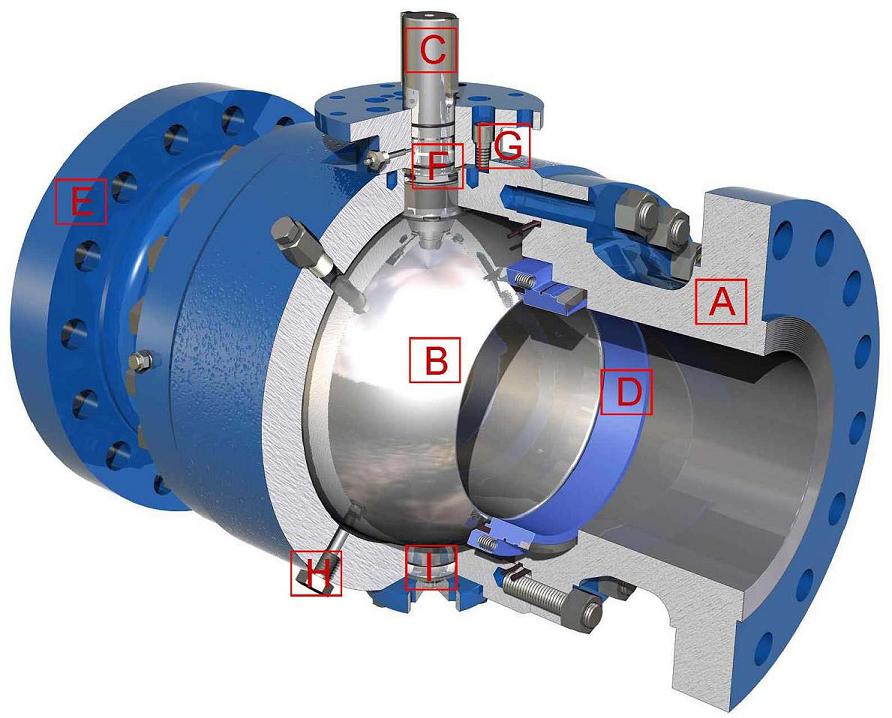

| A 主体:熔模铸造和固溶退火/正火以获得最高质量和额外强度。 | B 球体:精密加工和镜面加工,可实现气密关闭和较小的操作扭矩。
| C 阀杆:内部进入和防喷,以实现最大安全性。 | D 阀座:确保在任一流动方向上可靠的强制关闭、低操作扭矩的气密密封。 | E 阀盖:可拆卸阀盖设计允许现场更换阀杆密封件,而无需从流动管线上拆下阀门。 | F O 形圈:石墨阀杆密封件已经过全面的防火测试,可确保可靠密封。 | G 压盖:保证密封性能。 | H 注油孔:用于体腔的日常润滑和紧急密封胶的注射。 这有助于降低扭矩并延长使用寿命。 | I 耳轴:重型支撑。 |
阀门可以定制,金属阀座设计、低温阀门、三通阀、特殊合金材质等可根据要求提供。
|
