口径范围 2 - 120" (50 - 3000mm)
适用温度 -320°F to 1652°F (-196°C to 900°C)
适用压力 2.5BAR
连接方式 对夹, 凸耳, 法兰, 对焊 |
|
|
|
| | 低泄漏量 |
|
|
|
|
|
特点与优点

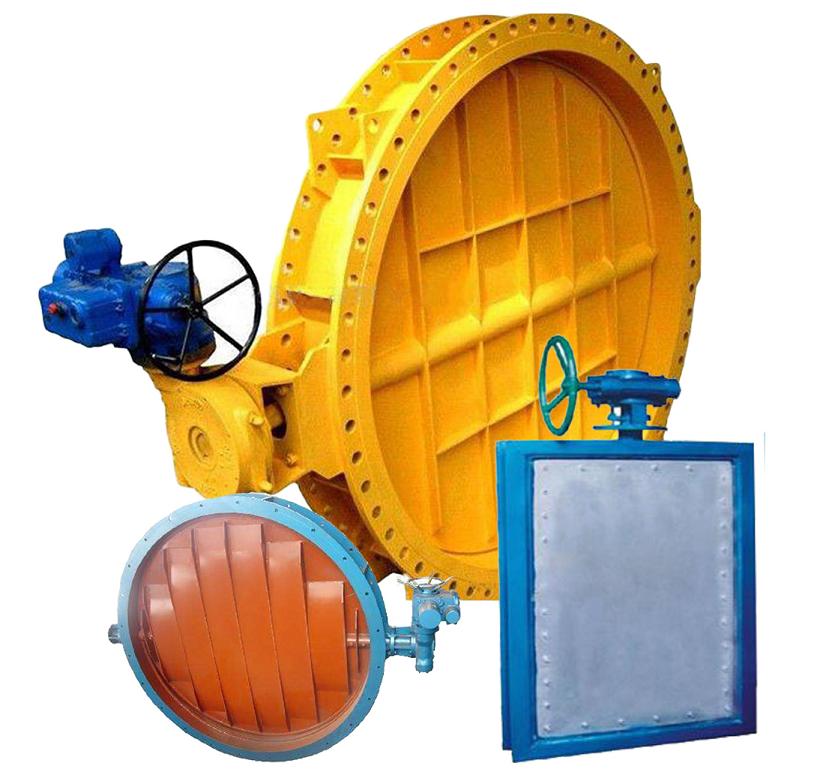

烟道蝶阀,也称为通风蝶阀,用于调节各种设备和烟气管线上的热空气和烟气量; 并且在自由流动原理的基础上,流动没有偏转。 它适用于调节流量,以调节或分级控制燃烧过程。
烟气蝶阀的流量可以通过控制杆设置和固定,例如,以限制燃烧器的高燃速。 刻度指示打开的设定角度。 它根据0到90°之间的旋转运动释放流动介质的横截面。 蝶阀具有阀瓣间隙,并配有机械止动杆。
排气蝶阀由金属板完全焊接。 它主要用于释放空气。这种蝶阀没有严格的密封; 一些材料作为主体来加工垫片;合适的温度根据主体的材料而定,公称压力≤0.6Mpa。 通常,它用于工业,冶金,环保等领域的管道中作为通风和调节介质流量的工具。
设计
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~160"(DN50~DN4000) |
|
|
| 碳钢,不锈钢等 |
适用温度 |
|
|
| 阀杆材质 | -320°F to 1652°F (-196°C to 900°C) |
|
|
| 不锈钢 |
设计和制造标准 |
|
|
| 结构长度标准 | API 609, EN593, JISB2032, GB/T12238, |
|
|
| API 609, EN558, JISB2002, GB/T12221 |
连接标准 |
|
|
| 试验标准 | ASME B16.1 Class 125, ASME B16.5 Class 150, EN 1092 PN10, PN16, GB/T 17241, GB/T 9113, JIS B2220 |
|
|
| MSS SP-61, API 598, EN 12266-1,JIS B2003, GB/T13927 |
现在就联系我们以获得更多烟道蝶阀的咨讯和信息。 |
|
|
|
