|  | 口径范围 | | 2 - 120" (DN50 - DN3000mm) | 适用温度
| | 14°F to 302°F (-10°C to 150°C) | 适用压力
360 psi (25 Bar) 150 psi (10 Bar) | | 连接方式 | | 法兰 | 符合AWWA C504 标准 |
|
|
产品性能
双偏心蝶阀运用于低压工况环境中，产品特点为成本低廉，安全可靠的控制，易于维护等。 双偏心蝶阀的密封件固定在阀瓣上进行密封，以实现最佳密封性，并可以在在不拆卸阀门的情况下进行密封件维护。 软密封结构对正、反双向都具有优异的密封能力，能够对应用提供卓越的切断功能。 重型阀门结构，可定制各种尺寸和特殊材料，以满足特定要求； 还可以配备旁路阀和紧急关闭的重锤。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | 环氧树脂喷涂 |
| 主体材质多样 |
| 最高压力达PN25 |
| 可装多种驱动装置 |
| ISO 上法兰 | | 颜色多样可选 |
| 球墨铸铁，碳钢，不锈钢 |
| 可实现双向密封 |
|
|
| ISO 5210 标准 |
结构特征

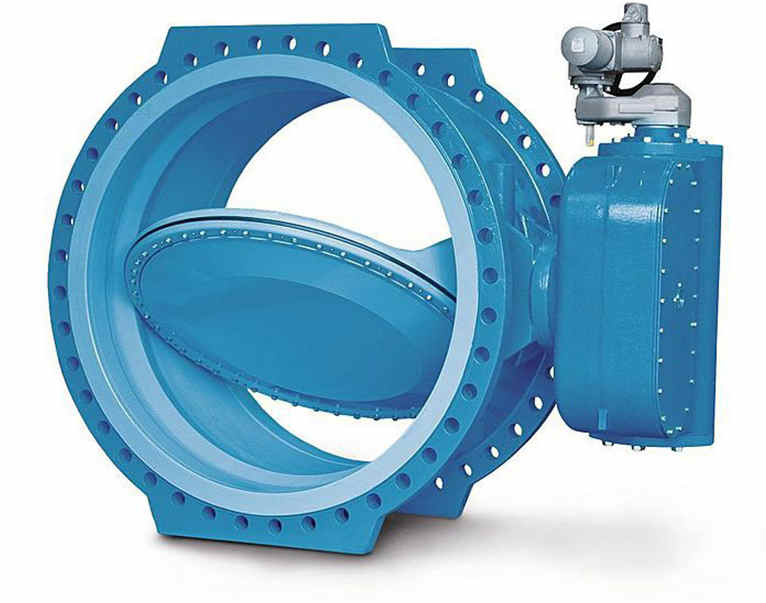

双偏心蝶阀（AWWAC 504蝶阀）完全符合标准AWWA C504标准要求。 阀体，轴和阀瓣的各个方面均经过稳健设计，具有流线型外形和轮廓，并采用倾斜和固定的阀瓣进行设计，以延长使用寿命并易于操作。 密封件由饮用水认证的EPDM橡胶制成，具有出色的抗压缩性能，能够恢复其原始形状。 外涂环氧树脂和受腐蚀保护的轴端区域确保了高耐用性。
|
|
|
|  | A 阀体：重型阀体，双偏心结构 | | B 阀座：表层堆焊不锈钢 | C 阀板：偏心结构，避免摩擦 | D 密封圈：天然橡胶材质。抗压不变形，可充分保证双向密封不泄漏。 | | E 压板圈：不锈钢材质。 | | F 轴承套：自润滑，减少阀杆与阀体的摩擦。 | | G 阀杆：不锈钢。 | | H O型圈：阀杆密封。 | I 驱动装置，可安装手动、气动、电动和也液动执行器。 |
|
|
| |
| |
|
|
|
|
| |
| 口径范围 |
|
|
| 阀体材质 | 2"~120"(DN50~DN3000)
|
|
|
| 灰铸铁, 球墨铸铁, 碳钢, 不锈钢、铝青铜等 |
| 适用温度 |
|
|
| 阀杆材质 | -20°F to 302°F (-29°C to 180°C)
|
|
|
| 不锈钢l, Monel K500等 |
| 适用压力 |
|
|
| 阀板材质 | 360 psi (25Bar) 150 psi (10 Bar) |
|
|
| 球墨铸铁, 不锈钢，铝青铜等 |
| 设计和制造标准 |
|
|
| 结构长度标准 | API 609, EN593, JISB2032, GB/T12238, AWWAC504
|
|
|
| API 609, EN558, JISB2002, GB/T12221, AWWAC504 |
| 法兰连接标准 |
|
|
| 试验标准 | ASME B16.1 Class 125, ASME B16.5 Class 150, EN 1092 PN10, PN16, GB/T 17241, GB/T 9113, JIS B2220 |
|
|
| MSS SP-61, API 598, EN 12266-1,JIS B2003, GB/T13927 |
