口径范围 2" - 12" (50 - 300mm) 适用温度
-321°F to 1100°F (-196°C to 593°C)
适用压力
最高达ASME Class 900 口径类别 全通径，标准通径 连接类型
法兰，对焊
|
|
|
|
|
| | 金属密封 |
|
|
|
|
|
|
|
|
|
设计
ShieldTM 升降式止回阀是一种止回阀，其中阀瓣（有时称为升降器）可以通过入口或上游流体的较高压力将其从阀座上抬起，以允许流向出口或下游侧。 导向装置将阀瓣的运动保持在垂直线上，因此阀门稍后可以正确重新安装。 当压力不再提高时，重力或更高的下游压力将导致阀瓣下降到其阀座上，关闭阀门以阻止反向流动。
升降式止回阀是指标准升降式止回阀的两种方式。 这些阀门采用活塞形塞而不是锥体，铸钢止回阀的高性能设计用于通过与石化、天然气或石油系统中的管线流体发生反应来防止回流。
|
|
|
|
|
|

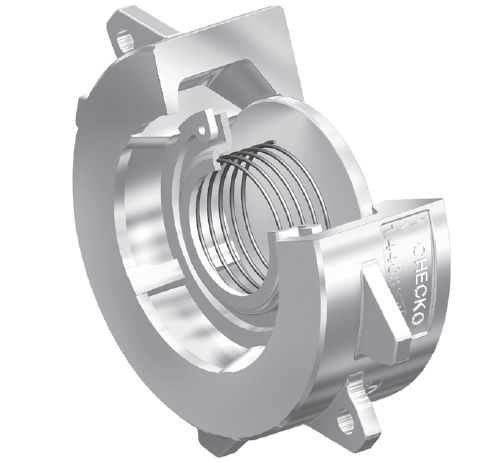

| | 板式升降式止回阀
|
|

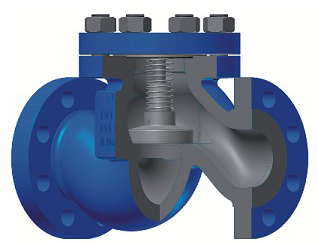

| EN Z型升降止回阀 |
|

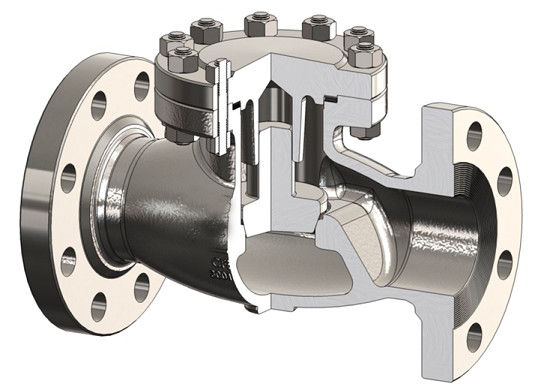

| API T 型止回阀 |
特点与优点
ShieldTM 升降式止回阀通常用于将截止阀用作流量控制阀的管道系统。 它们具有与截止阀相似的阀座布置。
升降止回阀的流量必须始终进入阀座下方。 当流体进入时，圆盘或球在向上流动的压力的作用下从阀座内的导轨内升起。 当流动停止或倒流时，阀瓣或球在回流和重力的作用下被压到阀座上。
应用 升降式止回阀是一种防止吸入管路空转的阀门，例如， 泵停止后， 不再需要在重新启动之前给泵注水。 建议将它们用于蒸汽、空气、气体、水和高流速的蒸汽管线。 弹簧加载升降式止回阀几乎可以安装在管道中的任何安装位置。 与旋启式止回阀相比，它们的水头损失更高，因为流动的偏转更显着。
100% 流通面积 高效节能 熔融粘合环氧树脂 - 内部和外部 带通风口的全圆顶检修盖 提供侧面或底部安装的油垫 关闭选项：杠杆和配重、气垫、杠杆和弹簧 在经过认证的 ISO 9001 质量体系下制造
|
|
|
|
| 1. 用于 150Lb 类阀门的柔性石墨垫片，用于300LLb 和 600Lb级阀门，以及 900Lb 级及以上阀门的环形接头，或根据客户要求作为 600Lb 级阀门的选项。 | 2. 提供并安装了铰链和铰链销，以便允许盘的完全移动。
| 3. 标准升降盘类型，用于液体服务应用的水平位置或用于液体从底部流向顶部的垂直位置。
| 4. 盖板螺栓由合金钢制造，符合适用规范的要求。 | 5. 带司太立 6 的标准可再生密封焊接阀座，同时可选旋入式阀座。
|
|
