中线蝶阀,也称为弹性座软密封蝶阀,它的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。但由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因密封材料在使用上受到温度的限制。使用温度在-20℃〜120℃的范围内。弹性座蝶阀是连续调节控制的绝佳选择,极限压力至250 psi,真空至24"Hg。

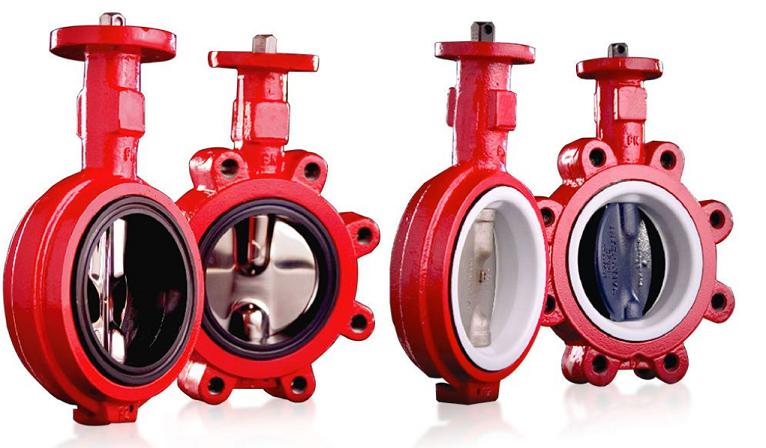

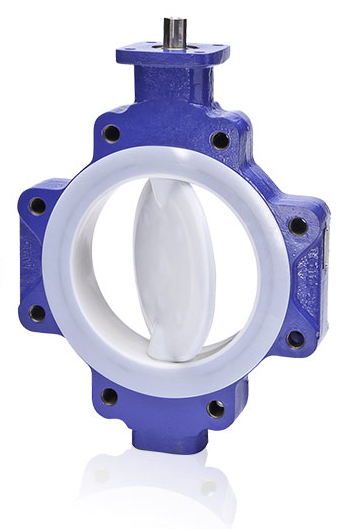

| | 衬胶蝶阀 | 衬氟蝶阀
|
运用领域
中线蝶阀作为一种用来实现管路系统通断及流量控制的部件,为处理各种液体和气体而设计,适用于低压和密封性能要求高的工况环境。目前 ,已在石油、化工、冶金、水电,食品饮料,酸处理,高腐蚀性工业和气体等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
| | | | 食品行业,卫生级领域 | 饮用水,污水处理 | 天然气,煤气,精密气体,石油化工 | 防腐,防酸碱 |
结构与设计特点

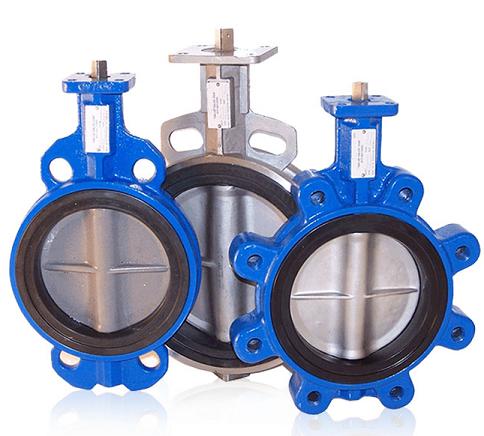

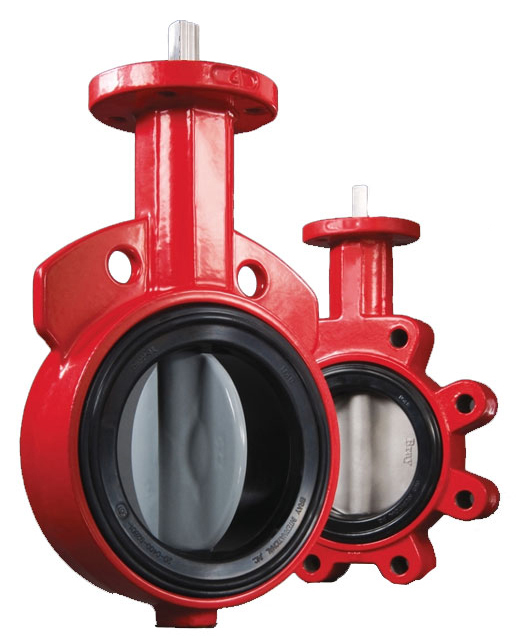

盾牌的弹性座式蝶阀采用一体式或者二体式阀体,具有高强度的直通阀杆和无销钉的二段式设计,并利用内部阀瓣与阀杆连接。阀门的主要连接方式为对夹式、凸耳式和法兰式。 我们的蝶阀设计用于提供双向气密关闭,并将管路介质与阀杆或阀体隔离,扭矩小,关闭轻松。且具有多种用于各种应用的高质量弹性阀座和阀瓣材料,可轻松实现开/关或调节服务的自动化。

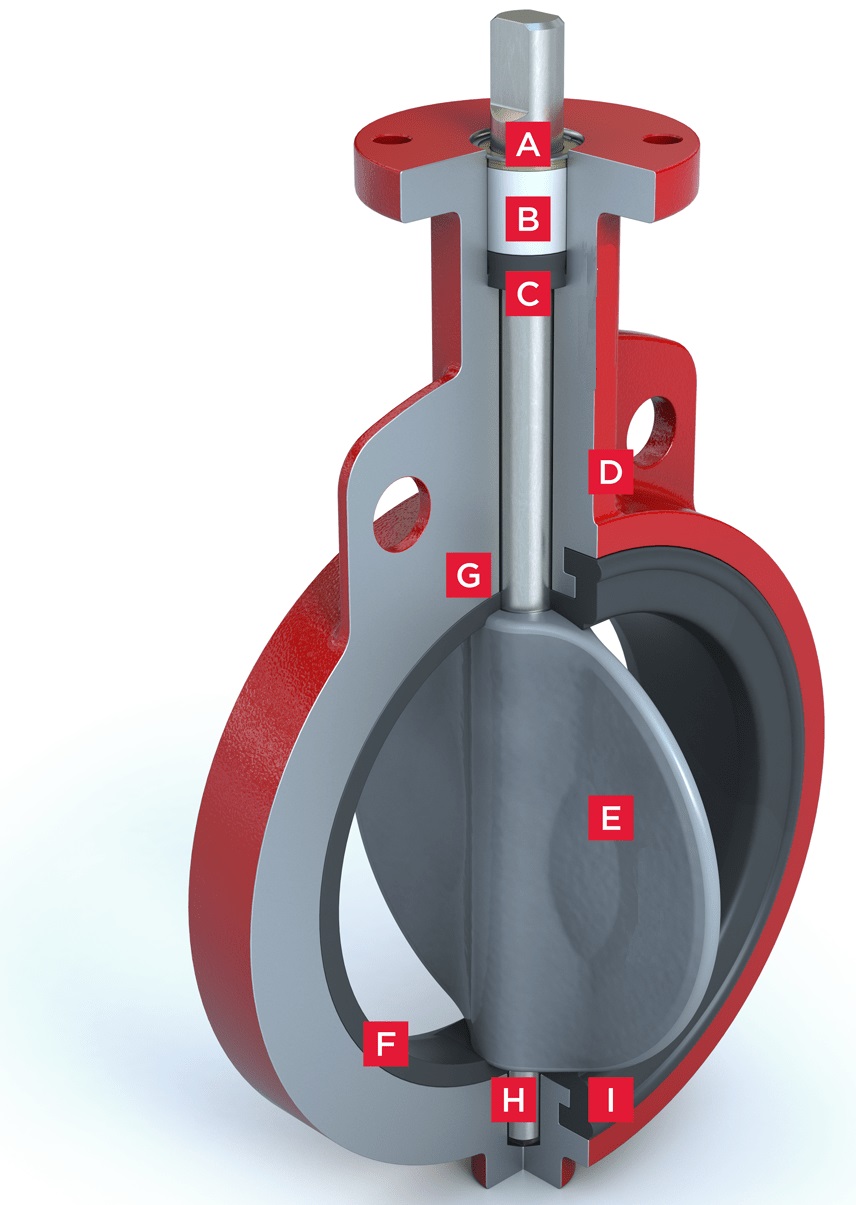

| A 填料压盖:不锈钢材质。阻止填料爆出。 | B 轴承套:自润滑材质。减小阀杆与阀体之间的摩擦。 | C 填料:阀杆密封。阻止介质从阀杆处泄漏。 | D 加长阀体:方便安装执行器。 | E 阀板:精密加工的阀板。可实现双向密封。主要材质有:球墨铸铁、不锈钢、铝青铜、合金钢等其他材质。 | F 阀体:精密铸造。可设计一体式和二体式。主要材质有:球墨铸铁、不锈钢、铝青铜、合金钢等其他材质。 | G 第二密封:阀体、阀杆和阀座之间的密封。 | H 阀杆:可设计为两段式和一段式。主要材质为不锈钢、蒙乃尔等特殊防腐材质。 | I 阀座:天然橡胶和聚四氟乙烯材质。 |
| | | | 阀体喷涂环氧树脂油漆 | 阀体、阀板材质防腐耐酸碱 | 低压范围≤PN16 | 驱动装置多样可选
| 颜色多样可选 | 球墨铸铁、碳钢、不锈钢、合金钢、铝青铜等 | 连接标准:GB、ASME、EN、JIS | 手轮、蜗轮、气动执行器、电动执行器、液动执行器 |
ISO标准上法兰 | | 标准的ISO5210上法兰尺寸,适用于各种驱动装置
|
| 多种连接方式,最高压力
| 法兰连接适用于GB PN16,ASME B16.5/16.47150Lb, JIS10K, EN1092 PN16

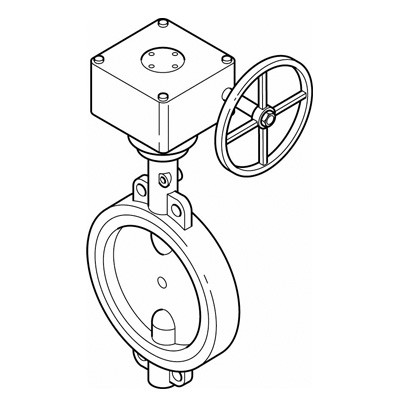

| | | | 对夹式

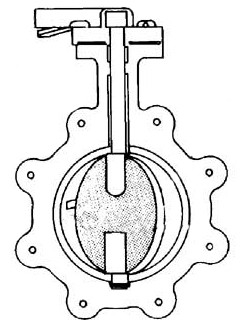

NPS 1 1/2"~24" DN40~DN600 | 凸耳式

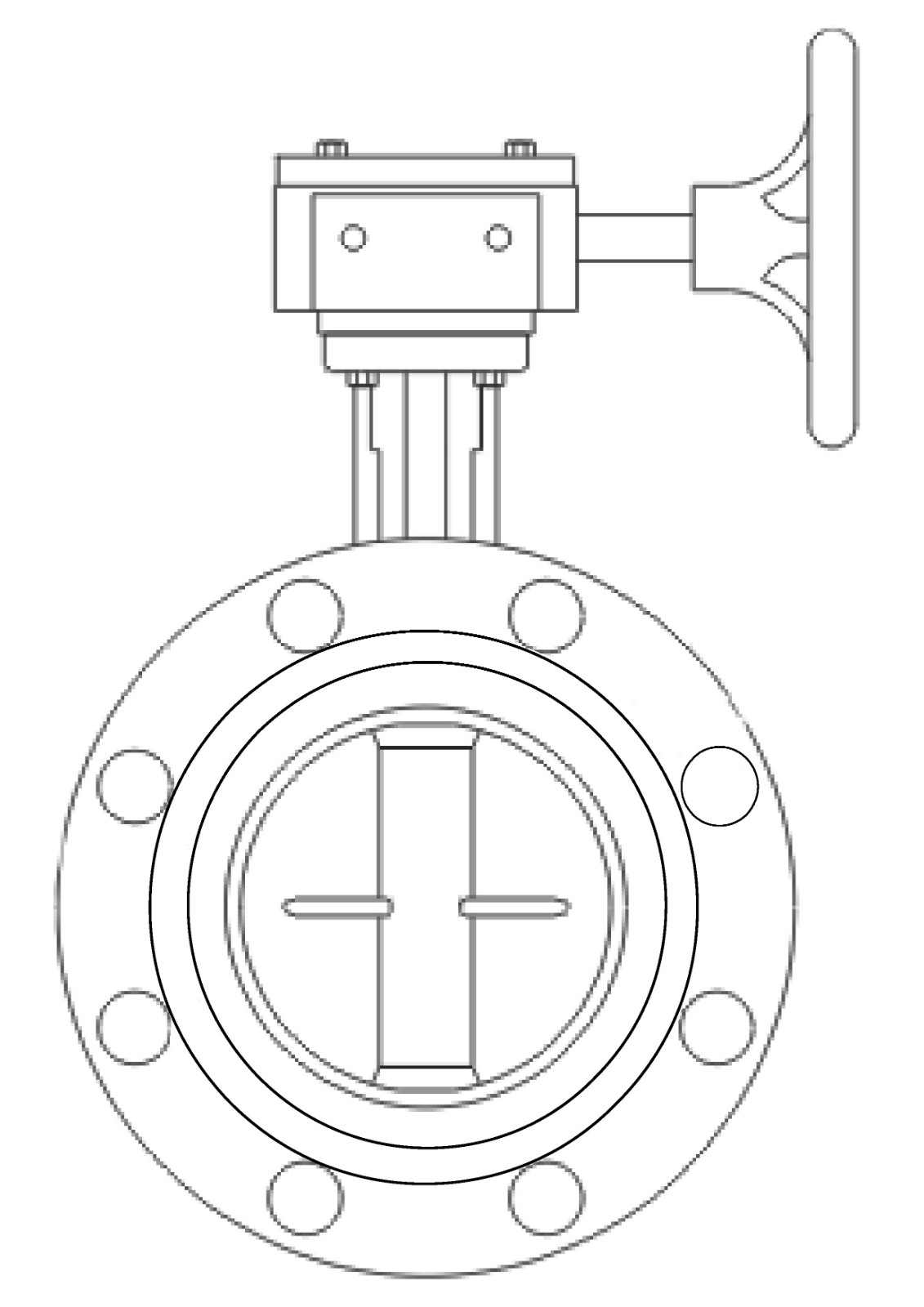

NPS 1 1/2"~24" DN40~DN600 | 法兰式
NPS 2"~120" DN40~DN1200 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 对夹式: 2"~24"(DN50~DN600) 凸耳式: 2"~48"(DN50~DN1200) 法兰式: 2"~12"(DN50~DN3000) |
|
|
| 铸铁、球墨铸铁、碳钢、铝青铜等 |
适用温度 |
|
|
| 阀杆材质 | -20°F to 400°F (-29°C to 204°C)
|
|
|
| 不锈钢,、Monel K500等 |
压力范围 |
|
|
| 阀板材质 | 175 psi (12 Bar) 150 psi (10 Bar)
|
|
|
| 球墨铸铁、碳钢、铝青铜等 |
密封等级 |
|
|
| 阀座材质 | 双向零泄漏
|
|
|
| EPDM, BUNA-N, FKM,PTFE 等 |
设计和制造标准 |
|
|
| 结构长度 | API 609, EN593, JISB2032, GB/T12238, AWWAC504
|
|
|
| API 609, EN558, JISB2002, GB/T12221, AWWAC504 |
连接尺寸 |
|
|
| 试验标准 | ASME B16.1 Class 125, ASME B16.5 Class 150, EN 1092 PN10, PN16, GB/T 17241, GB/T 9113, JIS B2220 |
|
|
| MSS SP-61, API 598, EN 12266-1,JIS B2003, GB/T13927 |
