口径范围 2" - 12" (50 - 300mm) 适用温度 -4°F to 446°F (-10°C to 230°C) 适用压力 最高达 ASME Class 150 (20 bar) 设计标准 BS, EN, JIS 连接方式 法兰
|
|
|
|
|
| | 金属密封 |
|
|
|
|
|
|
|
|
|
特点与优点

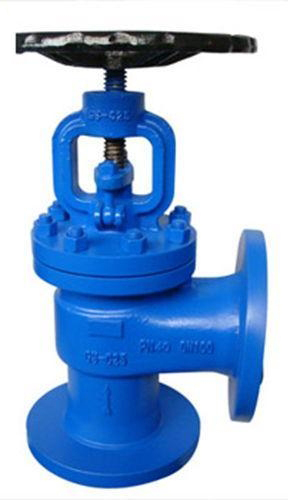

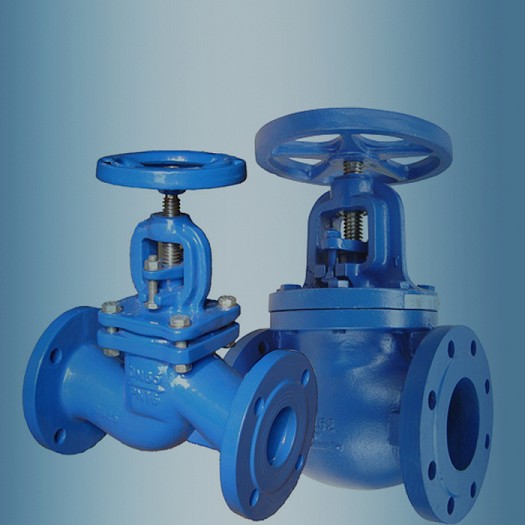

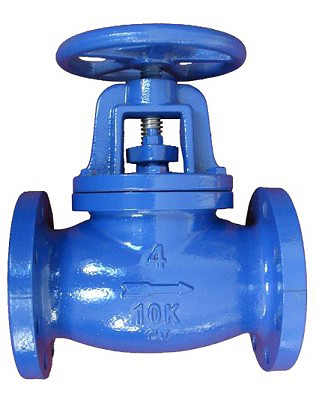

铸铁截止阀，又称水截止阀。它是专门为水、空气、石油和天然气行业的输送、分配和抽取系统而设计的。它们的阀体由球墨铸铁或铸铁制成，带有整体法兰 有两种基本类型；不升杆内螺纹和升杆外螺纹和轭式。 内螺纹类型在压力范围内具有阀杆驱动螺纹，并且不上升。 这种类型的阀门通常用于无腐蚀和合理清洁的服务，并且总高度比外螺纹类型小。 外螺纹，升杆型在压力范围外具有阀杆驱动螺纹，可用于更活跃的介质，否则流体可能会对螺纹产生不利影响。
设计
截止阀主要用于调节或调节流体的体积。 不建议将截止阀用于大量流体，因为由于阀门的设计，高压会下降。 这种类型的阀门必须始终以流体通过阀座底部进入的方式安装。 这些阀门的阀体内有 和 箭头，以指示流体必须流向的方向。 这些阀门将用于含有悬浮颗粒的流体。
• 截止阀法兰端 • 200 WOG - 125 SWP • 铸铁阀体 • 环氧涂层 • 螺栓连接阀盖 • 明杆支架 • 铸青铜阀瓣和阀座 • 锥形阀瓣，设计有用于阀瓣的导向装置，可在 任何工作环境，主要是杆中的剧烈湍流条件和振动 • 水、油、空气、气体、蒸汽和泵系统的工作条件
|
|
|
|
|
|

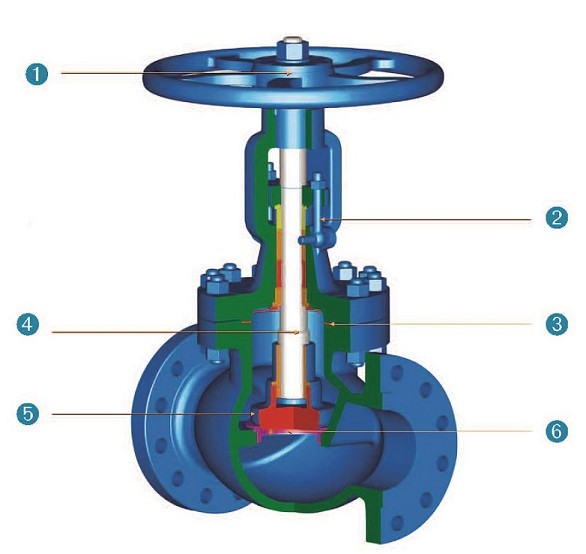

| 1 手轮由制造商选择或根据客户要求提供。 |
| 2 压盖吊环螺栓安装在一边摆动以方便填料维护。
|
| 3 用于 150Lb级阀门的外螺纹和内螺纹阀盖接头。 |
| 4 带有锥形后座表面的防吹出阀杆设计允许在完全打开位置的阀门填料。
|
| 5 插头座面为标准圆盘设计，也可根据客户要求选择球形、抛物线或平面座面。 |
| 6 黄铜座面是标准设计。 |
|
|
| |
| |
|
|
|
|
| |
| 口径范围 |
|
|
| 阀体材质 | 2"~12"(DN50~DN300) |
|
|
| 球墨铸铁材质 |
| 适用压力 |
|
|
| 阀板材质 | ASME Class 150Lb (PN20)
|
|
|
| 球墨铸铁 |
| 设计和制造标准 |
|
|
| 结构长度
|
MSS SP-85, BS5152, DIN3202, JIS F7305, JIS F7353 |
|
|
| ASME B16.10, EN558, DIN3202 F1/F32, JISB2002 |
| 连接标准 |
|
|
| 试验压力 | 法兰: ASME B16.5, EN1092, JIS B2202 |
|
|
| MSS SP-61, API 598, EN 12266-1, JISB2003 |
