口径范围
2 - 120" (50 - 3000mm)
适用温度 -320°F to 842°F (-196°C to 450°C)
适用压力 最高达 ASME Class 900 (160 bar)
连接方式 对夹、凸耳、法兰、对焊
|
|
|
|
|
| 可更换金属阀座、密封件 |
|
|
|
|
|
.
特点和优点

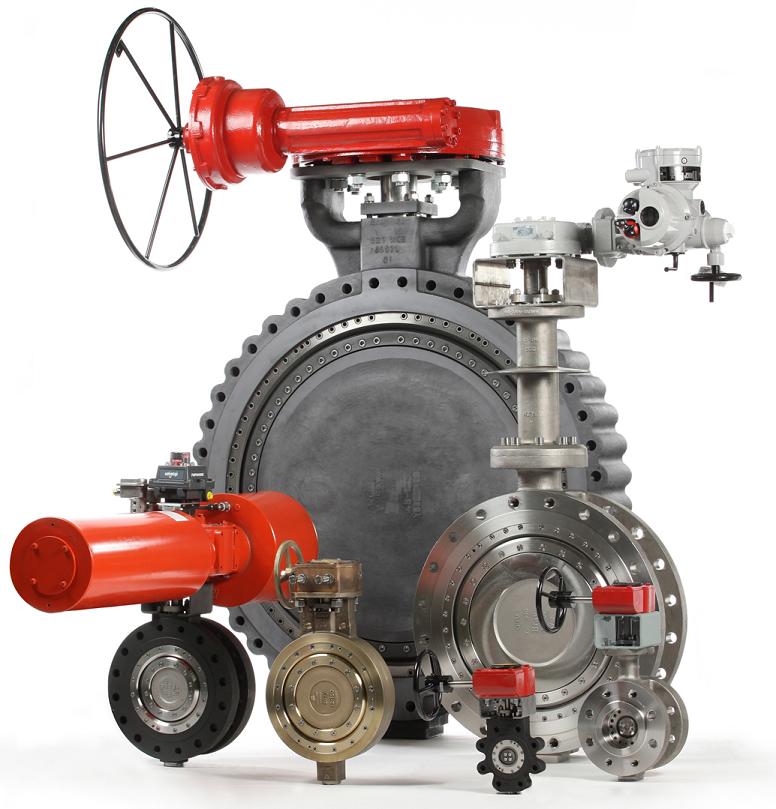

盾牌三偏心金属座式蝶阀是首屈一指的隔离阀,可在广泛的应用和工况条件下提供出色的性能和可靠性。根据适用要求设计和制造的三偏心蝶阀在-425°F(-254°C)到+ 1500°F(816°C)的温度下从真空到1500 PSI(103 Bar)压力下都具有良好的密封性能。
盾牌的非摩擦式金属密封件以最小的扭矩实现了零泄漏,并且具有固有的防火安全性。标准阀座和密封圈材料是不锈钢,其他材料包括可用的司太立(Stellite)覆盖层。密封环的弹性可确保与阀座的周边均匀密封,无论流动方向如何均可实现完全关闭。三偏心蝶阀为高温和苛刻应用场合提供了坚固的金属密封圈,以确保在整个压力/温度范围内双向关闭。盾牌三偏心蝶阀可以对阀座和密封圈进行独立的现场更换。如果使用条件发生变化,可以更换阀座和密封圈部件,而无需更换整个阀门。
|
|
|
|
|
|
|
|
|
|
| |
| |
|

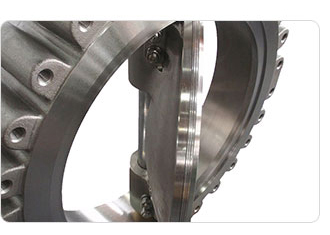

| 一体式阀座,表面堆焊硬质合金 |

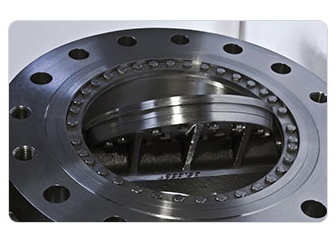

| 可更换阀座,不锈钢材质 |
| 可更换弹性阀座,不锈钢材质
| 密封件在阀瓣上 |
| 密封件在阀瓣上
|
| 整体式刚性阀瓣 |

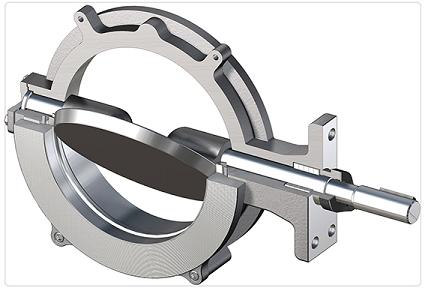

设计
三偏心原理与结构

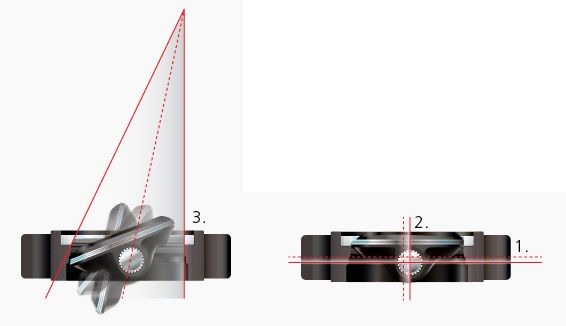

阀杆在阀门中心线的X(1)和Y(2)轴上都偏移。 这会产生类似凸轮的运动。 第三偏移(3)由加工到阀密封表面中的倾斜圆锥形轮廓组成。 这允许座圈和密封圈的旋转接合和分离而不会产生干扰。 从而消除了阀座和密封圈之间的所有摩擦。
阀座和密封圈完全接合后,施加扭矩以形成双向,零泄漏和金属对金属密封。 因此,通常将三偏心阀定义为“扭矩”阀座,而不是像弹性或高性能产品那样“阀位”阀座。
|
|
|
|

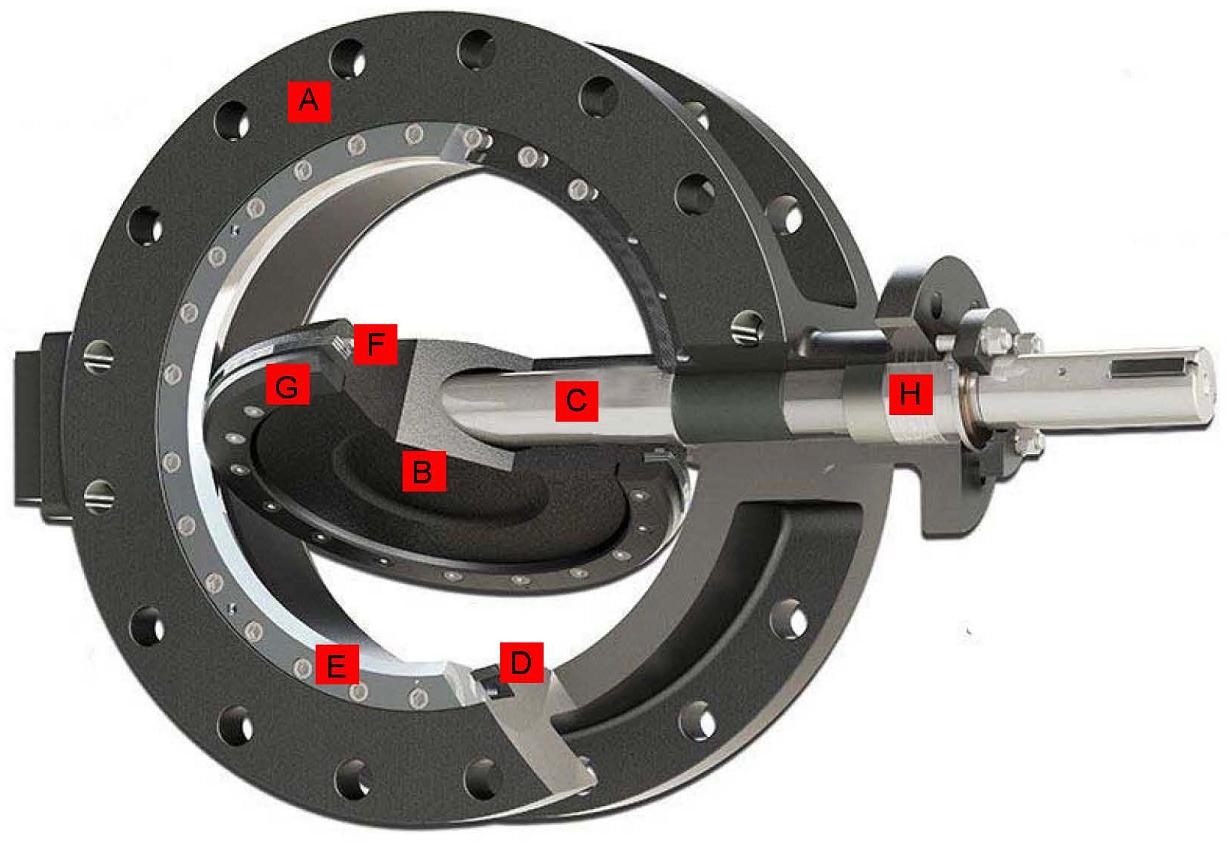

| A 阀体:重型阀体,偏心结构。 | B 阀板:与阀杆连接,避免摩擦。 | C 阀杆: 一体式阀杆,底部带有防爆出环,在压力边界之外,符合国际标准。 | D 阀座:完全可更换的坚固不锈钢阀座, 延长每个三偏心阀的整体寿命。 | E 阀座压环 不锈钢材质,使阀座牢固,方便更换。 | F 密封圈:完全可更换的密封圈系统,最大限度地减少了停机时间,而无需进行昂贵的异地维修或全面更换。 | G 密封件压环 不锈钢材质,使密封件牢固,方便更换。 | H 衬套:轴承密封圈可最大程度地减少介质进入轴颈的距离,并作为标准配置提供。 阀杆轴承被拉长以提供最大的阀杆支撑。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~120"(DN50~DN3000) |
|
|
| 球墨铸铁, 铸钢, 不锈钢, 铝青铜等 |
适用温度 |
|
|
| 阀杆材质 | -320°F to 842°F (-196°C to 450°C) |
|
|
| 不锈钢, Monel K500 |
适用压力 |
|
|
| 阀板材质 | 最高达 ASME Class 900Lb (PN160)
|
|
|
| 铸钢, 不锈钢, 铝青铜等 |
密封等级 |
|
|
| 阀座材质 | 双向零泄漏 |
|
|
| 一体式表层堆焊硬质合金, 可更换刚性不锈钢
|
阀瓣密封材质 |
|
|
| 压板圈 | 不锈钢+石墨;整体刚性不锈钢
|
|
|
| 不锈钢 |
设计和制造标准 |
|
|
| 结构长度标准 | API 609, EN593, JISB2032, GB/T12238, |
|
|
| API 609, EN558, JISB2002, GB/T12221 |
法兰连接 |
|
|
| 试验标准 | ASME B16.5 Class 150, EN 1092 PN10, PN16, GB/T 17241, GB/T 9113, JIS B2220 |
|
|
| MSS SP-61, API 598, EN 12266-1,JIS B2003, GB/T13927 |
现在就联系我们以获得更多三偏心蝶阀的咨讯和信息。 |
|
|
|
