口径范围 1/4" - 2" (8 - 50mm) 适用温度
-321°F to 1100°F (-196°C to 593°C)
适用压力
Max. ASME Class 4500
口径类别 全通径, 标准通径 连接方式
承插焊, 螺纹, 法兰, 对焊
|
|
|
|
|
| 金属硬密封 |
|
|
|
|
|
|
|
|
|
设计

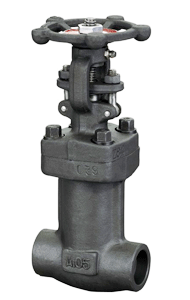

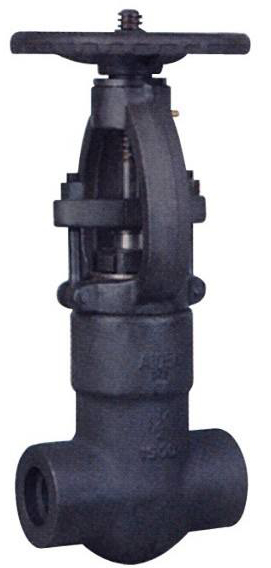

锻钢闸阀阀提供三种阀盖设计。 第一种设计是螺栓式阀盖,其阀盖和阀体通过螺栓连接,采用公母接头,缠绕垫片,材质为 F316L/石墨; 也可应要求提供环形接头垫片。 第二种设计是焊接阀盖,阀体和阀盖均采用螺纹密封焊接接头焊接和密封。 可根据要求提供全熔透强度焊接接头。 第三种设计是压力密封阀盖,阀体和阀盖通过螺纹连接,并通过内部压力密封环自密封。 内压越高,密封性能越好。
特点和优点
盾牌锻钢闸阀适用于当需要允许或中断流体流动的设备中。 这些阀门并非设计用于调节流量或其高速流量工况中。 部分打开的阀门最终可能会损坏阀瓣或阀座, 在正常操作条件下,它必须完全打开或关闭使用。 就其设计而言,这种类型的阀门可用于任何位置。

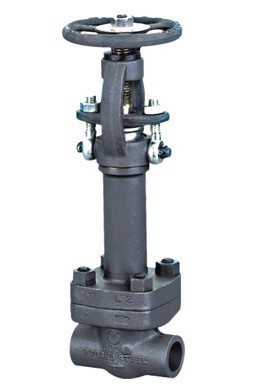

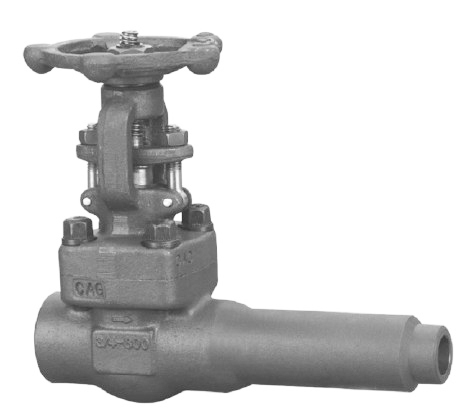

锻钢材质; 明杆支架 全通径和标准通径 螺栓、焊接阀盖和自密封阀盖; 刚性闸板; 一体式后阀座; 金属密封座; 用于低温条件的加长阀杆闸阀; 螺纹、承插焊、对焊和法兰连接; 波纹管闸阀采用波纹管密封; 加长式阀体。
|
|
|
|
| |

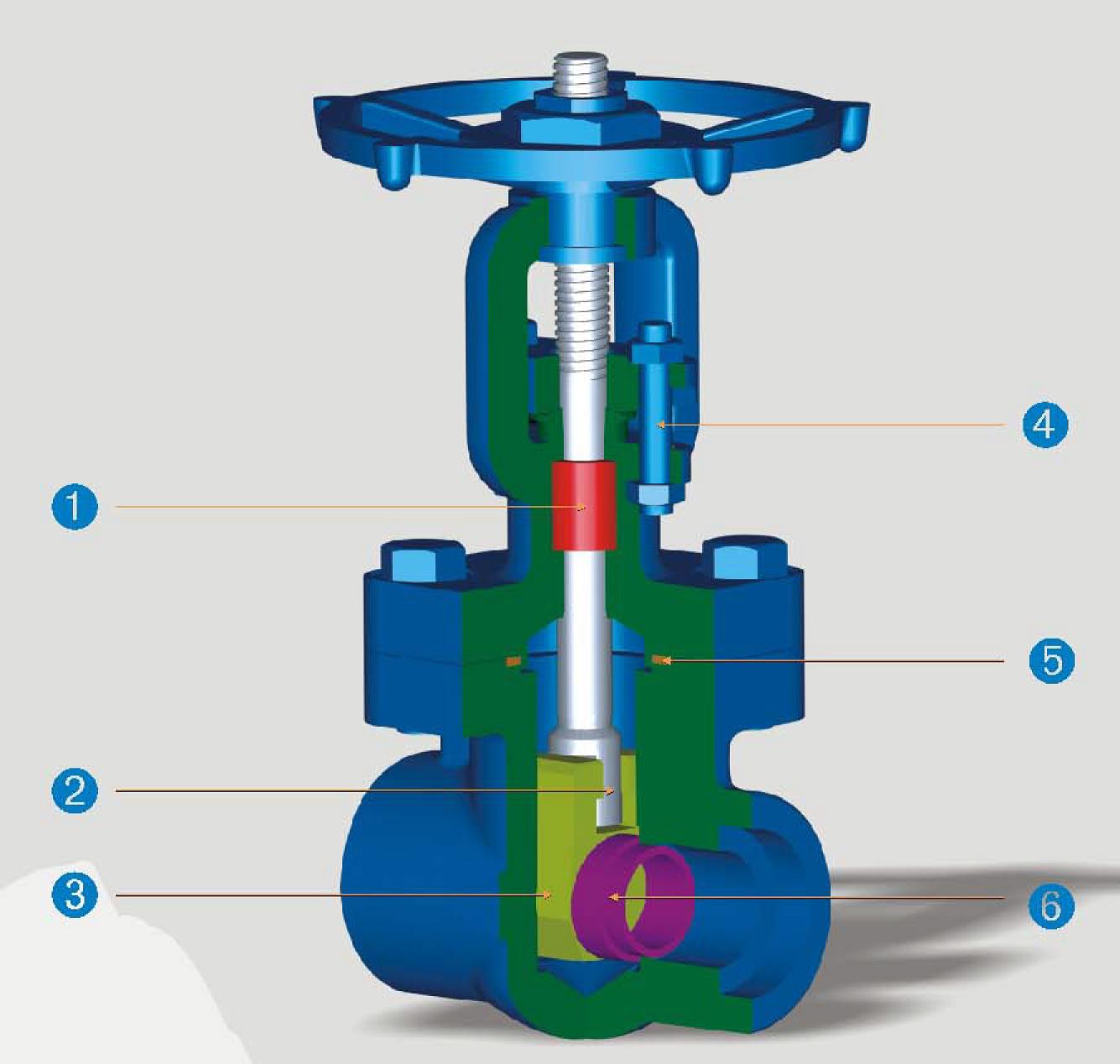

| 1. 后阀座: 高品质的填料材料和改进的填料箱以确保阀杆密封。 |
|
|
| 2. 阀杆:T 型阀杆设计提供了阀杆与阀板的正连接,并确保有效的阀座性能。 |
|
|
| 3. 闸板: 全导向刚性闸板可减少阀座表面的磨损。 |
|
|
|
|
| 4. 螺柱螺栓: 高强度以确保阀门安全。 |
|
|
|
|
| 5. 阀体、阀盖密封 :阀体-阀盖接头设计采用不锈钢缠绕垫片,确保密封完整性。 |
|
|
| 6. 阀座 :嵌入式阀座设计确保紧密而有效的阀座组。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 1/4"~2"(DN8~DN50) |
|
|
| 锻钢, 锻造合金钢等 |
适用温度 |
|
|
| 阀杆材质 | -321°F to 1100°F (-196°C to 593°C) |
|
|
| 锻造不锈钢 |
适用压力 |
|
|
| 闸板、内件材质 | 最高ASME Class 4500Lb
|
|
|
| 按 API600/602 规定 |
密封等级 |
|
|
| 阀座材质 | 双向承压 |
|
|
| 按 API600/602规定 |
设计和制造标准 |
|
|
| 结构长度 | API 602, ASME B16.34, EN3352, BS5352 |
|
|
| API 6D, ASME B16.10, EN558, ISO 5752, BS2080 |
连接方式 |
|
|
| 实验标准 | Flange: ASME B16.5, EN1092 Butt Weld: ASME B16.25, EN12627 Socket Weld: ASME B16.11, EN12760, Thread: ASME B1.20.1, EN10226 |
|
|
| MSS SP-61, API 598, EN 12266-1 |
防火实验 |
|
|
| Nace | API 6FA, API 607 |
|
|
| NACE MR-0175, NACE MR-0103, ISO 15848 |
