口径范围 1/2" - 12" (15 - 300mm) 适用温度
-62°F to 500°F (-52°C to 260°C)
适用压力
Max. ASME Class 1500 (260 bar)
口径类别 全通径,标准通径 连接方式
法兰,对焊
|
|
|
|
|
| 金属密封,或非金属密封 |
|
|
|
|
|
|
|
|
|
特点与优点
球阀可用于各种应用和市场,例如传输和存储,气体处理,工业等。 球阀提供可靠的泄漏保护,这在气体应用中特别有利。 球阀的压降低,可以快速打开和关闭。 多种结构材料,阀内件选项和设计使这些阀门极为通用。 诸如RING-O海底球阀之类的球阀通常用于需要在高压下较长使用寿命的歧管的海底应用中。 球阀还用于低温应用,在这种应用中压缩气体必须保持在稳定的温度下才能有效地移动。
ShieldTM 浮球阀是一种四分之一圈型的阀,设计有带防静电装置的防火系统。 浮动球阀具有浮动球设计,可降低扭矩并延长循环寿命。 随着压力的增加,它相对于座椅的位置逐渐变紧。 身体上有注射配件,用于常规润滑体腔和注射紧急密封剂。 这有助于降低扭矩并延长使用寿命。 所有手动操作的阀均具有锁定装置,以防止球位置意外移动。
|
|

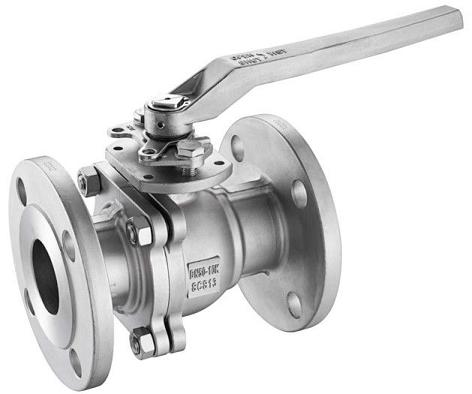

| | 侧装式浮动球阀
|
|

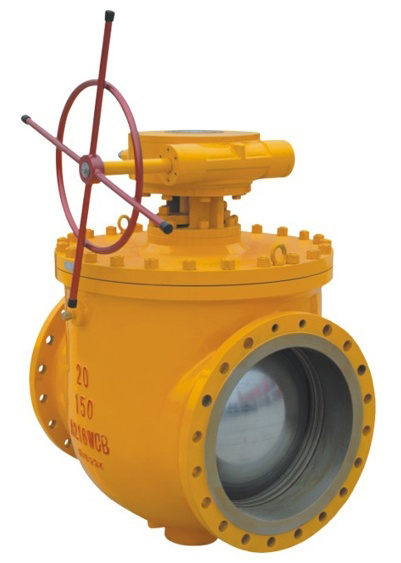

| 上装式浮动球阀 |
设计
浮动球阀–浮动球阀不被耳轴固定,而是仅安装在阀杆上。 有时这会导致球稍微向下游浮动。 但是,发生这种情况时,球会压向阀座,形成可靠的密封。 汇集了一些卓越的浮球阀品牌,我们广泛的全开式和减径阀系列可以满足您独特的工艺条件,并帮助您获得最佳效果。 浮动球阀产品组合包括各种标准阀和定制阀,可配置为适合大多数过程应用或项目包。 有软阀座设计,可提供出色的密封性。 金属座阀可保持严密的关闭状态,阀的设计可保持从高温到低温的整个过程的性能。
|
|
|
|
|
|
|
| |
|
|

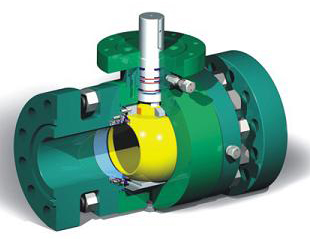

| 非金属密封球阀 |
|
| 金属密封球阀
|
|
|
|
|

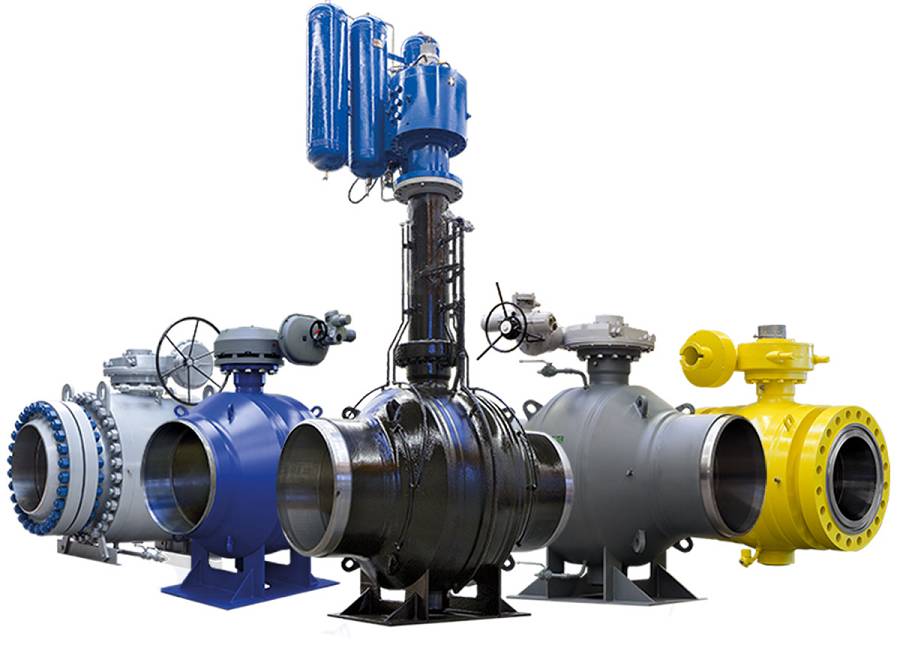

Shield TM 浮动球阀具有浮动球设计,可降低扭矩并延长循环寿命。 作为标准,较大尺寸的阀具有耳轴型球支撑。 这些坚固的球阀是工业应用的理想选择。
|
|
|
|

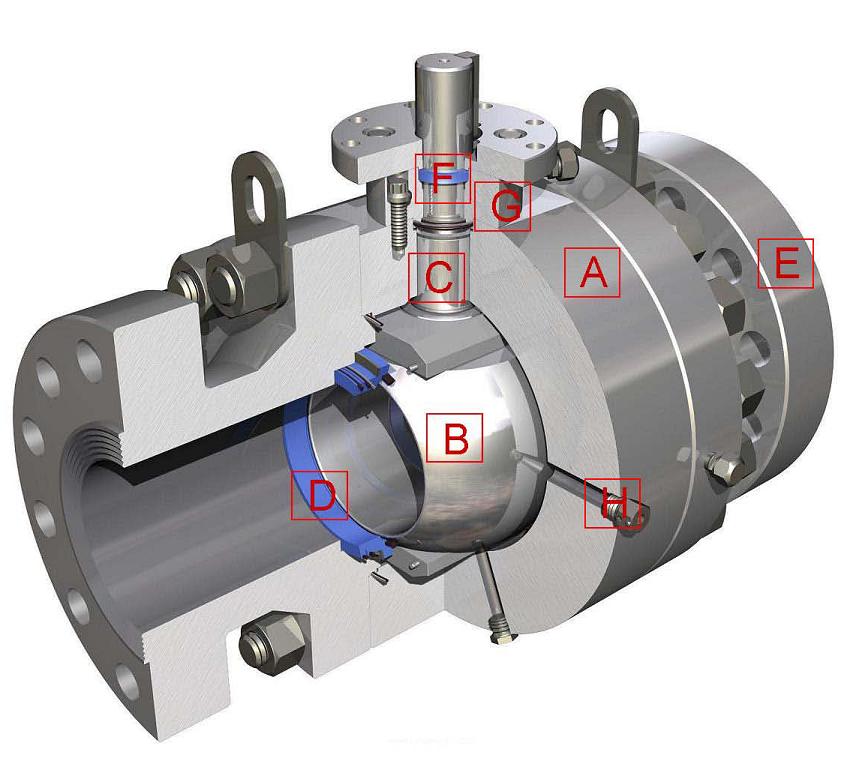

| A 阀体:精铸和固溶退火/正火以获得最高的质量和额外的强度。 | B 球:精密加工和镜面精加工,可实现气密性关闭和较小的操作扭矩。
| C 阀杆:内进式和防爆出设计,可提供最大的安全性。 | D 阀座:确保在任一流动方向上可靠的正向关闭,气泡密封性强,工作扭矩低。 | E 阀盖:可拆卸的阀盖设计允许现场更换阀杆密封件,而无需从流水线上拆卸阀门。 | F O型圈:石墨阀杆密封件已经过全面的防火测试,并确保可靠的密封。 | G 压盖:确保良好的密封性能。 | H 油脂注射接头:用于体腔的常规润滑和紧急密封剂的注射。 这有助于降低扭矩并延长使用寿命。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~4"(DN50~DN100) |
|
|
| 精铸碳钢,不锈钢,锻钢,黄铜,铝青铜等 |
适用温度 |
|
|
| 阀杆材质 | -62°F to 500°F (-52°C to 260°C) |
|
|
| 不锈钢 |
适用压力 |
|
|
| 球体材质 | Up to ASME Class 1500Lb (PN160)
|
|
|
| 不锈钢 |
密封等级 |
|
|
| 阀座材质 | 双向零泄漏 |
|
|
| PTFE, PEEK, Stellite, Inconel etc. |
设计和制造标准 |
|
|
| 结构长度 | API 6D, API608, EN1983, BS5159, BS5351, GB/T12237 |
|
|
| API 6D, ASME B16.10, EN558, ISO 5752, BS2080,GB/T12221 |
连接标准 |
|
|
| 试验标准 | 法兰: ASME B16.5, EN1092,GB/T9113 对焊: ASME B16.25, EN12627 |
|
|
| MSS SP-61, API 598, EN 12266-1,JB/T13927 |
现在就联系我们以获得更多的咨询和信息。 |
|
|
|
