口径范围 2" - 24" (50 - 600mm) 适用温度
-50.8°F to 232°F (-46°C to 232°C)
适用压力
Max. ASME Class 2500 口径类别 全通径,标准通径 连接方式
法兰, 对焊, 螺纹
|
|
|
|
|
|
|
|
| 衬里, 卡套和金属密封 |
|
|
|
|
|
|
|
|
|
|
|
卡套和衬里旋塞阀
ShieldTM 套筒内衬或全内衬旋塞阀是一种非润滑旋塞阀,可用于恶劣的化学条件。与旋塞接触的套筒或衬垫提供了有利于浆料处理的摩擦。全内衬、四分之一圈无润滑旋塞阀,非常适合化学行业和腐蚀性应用。套筒插入并封装在阀体内。锥形塞插入到套筒上。套筒充当软座。并完全围绕塞子形成区域密封表面。也不允许流路中有任何死角。插头旋转 90 度。当它与主体端口对齐时,流量打开。当旋塞旋转使旋塞端口与阀体端口垂直时,流动被阻塞。 与润滑旋塞阀相比,无润滑旋塞阀通常用于低压管路,其阀座容易因灰尘、污垢的磨损而损坏得更快。
|
|
|
|
|
|
|
|
|
|

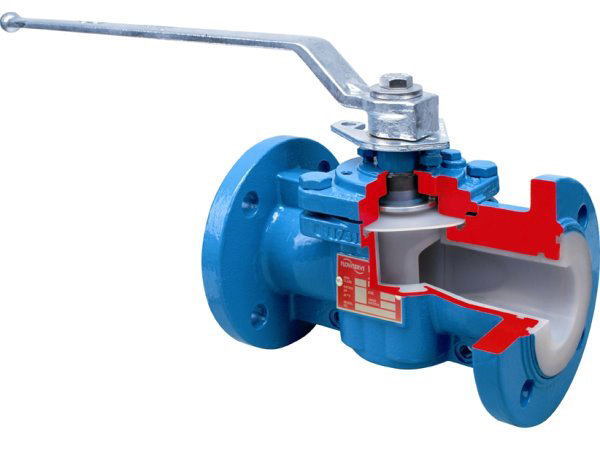

| 全衬里旋塞阀
|
|
|
|

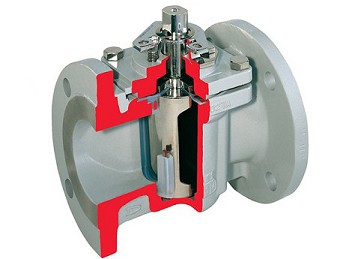

| 卡套旋塞阀 |
|

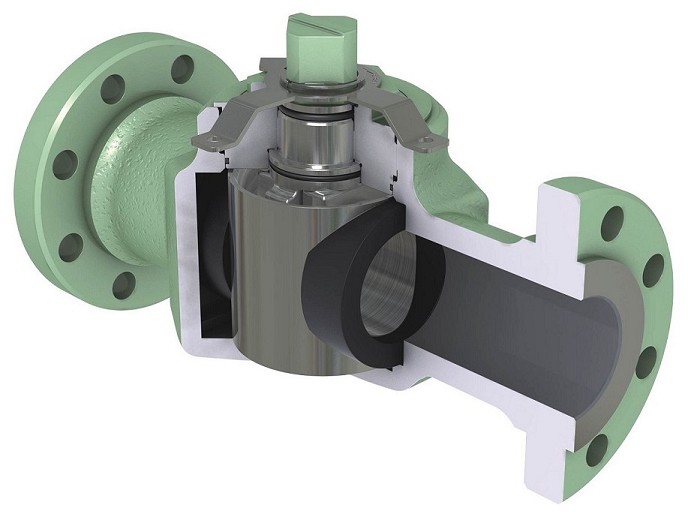

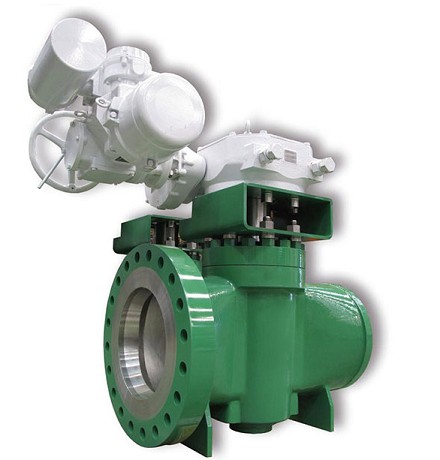

金属密封旋塞阀
ShieldTM 金属密封旋塞阀描述了阀体和阀塞直接金属对金属的接触。 为避免损坏密封面,在启闭过程中,先将阀塞抬起,旋转90度,然后再设置到所需位置。 整个开合操作由一个动作完成,采用专门设计的专利操作机构,保证完全可靠的操作。
旋塞阀有阀门模式中描述的多种变体,分别定义为短型、规则型和文丘里型。 不同的变体是指面对面尺寸、旋塞端口和形状。
金属密封旋塞阀可用于阀门结构中描述的多种变体,这些变体被定义为标准型和压力平衡倒装润滑型。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

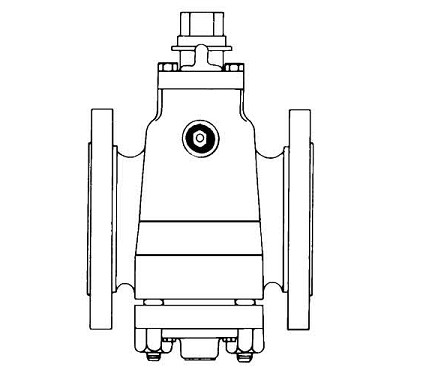

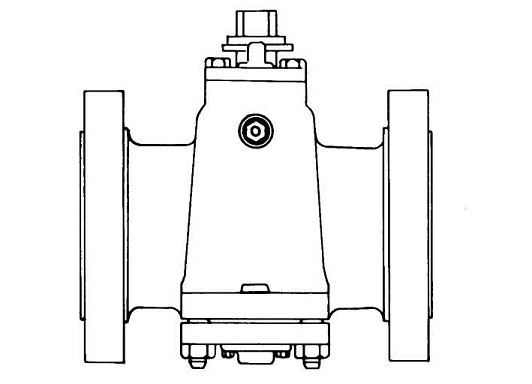

| 普通型金属密封旋塞阀 |
|
|
|

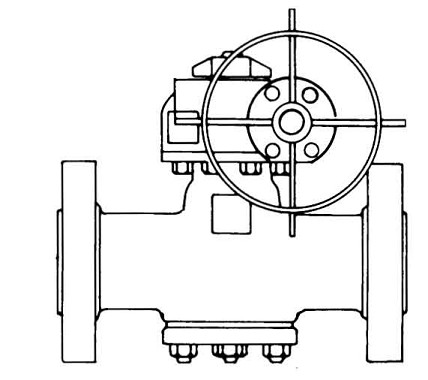

| 压力平衡倒装旋塞阀 |
压力通过塞子上的两个孔来平衡,该孔将塞子端口与下腔和上腔连接起来。 上端的孔中装有止回阀,因此压力始终等于大端腔内的压力,而始终等于或大于小端腔内的管路压力。
压力平衡旋塞阀用于存在脉动或静态高压的地方。 动态压力平衡倒置塞子的好处是它确保塞子与上下体腔之间的压力均衡。

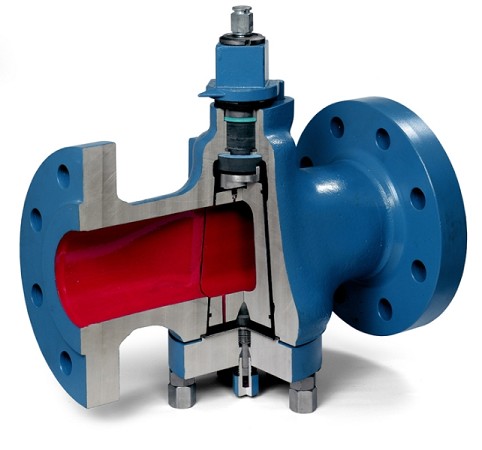

润滑旋塞阀主要应用包括天然气、丙烷气、沼气、液态沥青、暖通空调平衡、矿浆和各种其他工业服务。 润滑旋塞阀提供具有成本效益的快速开启和关闭以及紧密、防漏的关闭。
|
|
|
|
|
|

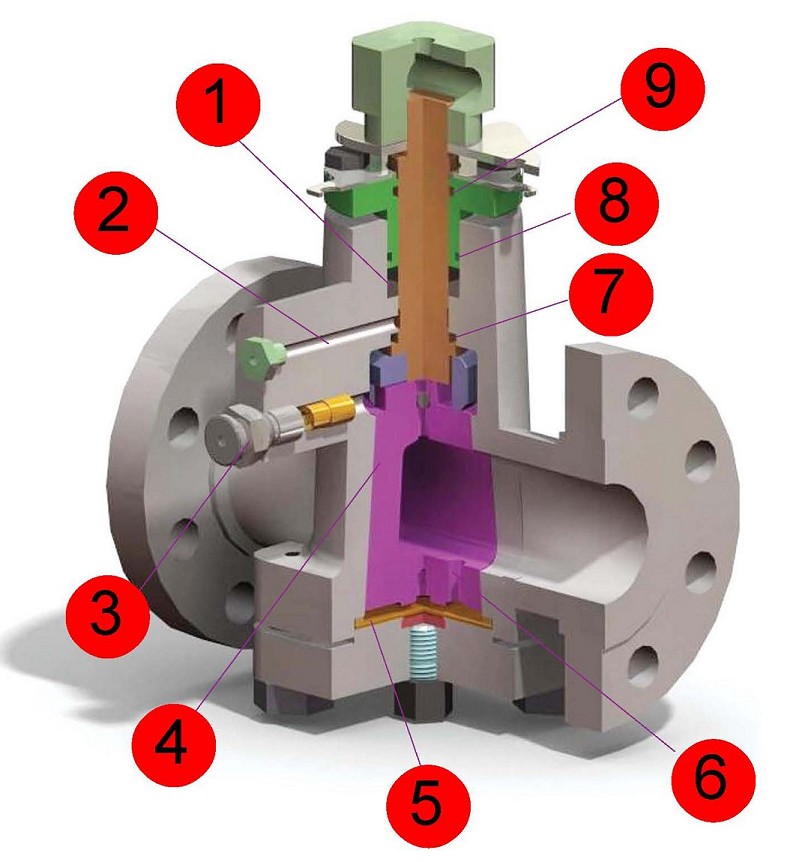

| 1. 石墨填料 |
| 2. 阀杆密封注油口
|
| 3. 旋塞密封注油口
|
| 4. 旋塞金属密封 |
| 5. 石墨密封圈提供正常的密封和防火密封 |
| 6. 压力平衡孔 |
| 7. 止推垫片 |
| 8. 耐磨密封 |
| 9. 防爆出阀杆 |
|
