设计

Shield^TM 锻钢截止阀阀提供四种阀盖设计。

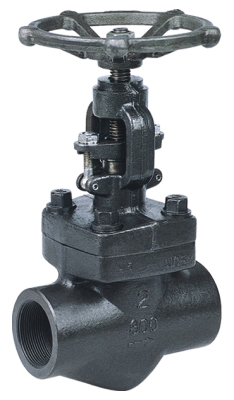

• 第一种设计是螺栓式阀盖，其阀盖和阀体通过螺栓连接，采用公母接头，缠绕垫片，材质为 F316L/石墨, 也可应要求提供环形接头垫片。

• 第二种设计是焊接阀盖，阀体和阀盖均采用螺纹密封焊接接头焊接和密封。 可根据要求提供全熔透强度焊接接头。

• 第三种设计是压力密封阀盖，阀体和阀盖通过螺纹连接，并通过内部压力密封环自密封。 内压越高，密封性能越好。

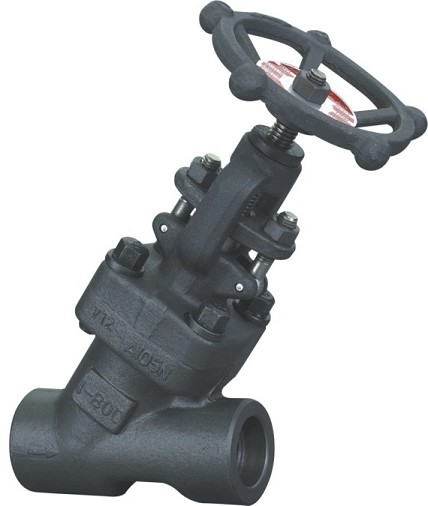

• 第四种设计是Y型阀盖，Y型截止阀通常用于调节流体流量。 由于它们的设计，当需要具有最小压降的连续流动时，推荐使用它们。 此外，它们可以在缩小的空间中使用。

螺栓阀盖		焊接阀盖		Y型阀盖		自密封阀盖

特点与优点

Shield^TM截止阀通常用于调节流体通道。由于其设计引起的压降，当需要连续流动时，不推荐使用截止阀。鉴于流体从劣质管道进入，这种类型的阀门必须安装在特定位置 部分并通过上部分出来。 出于这个原因，截止阀有一个箭头，指示它们必须安装的方向。锻钢截止阀，就其设计而言，可用于含有悬浮颗粒的流体。

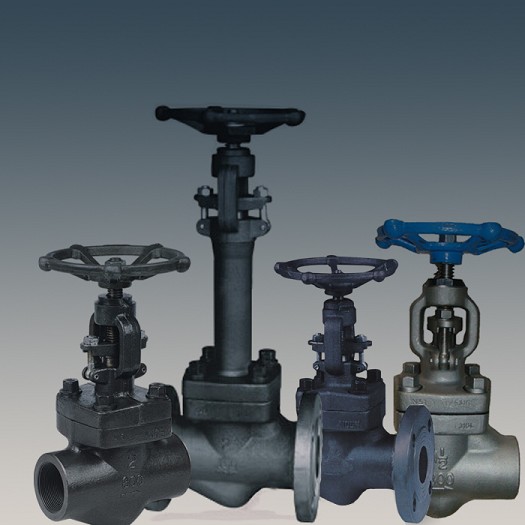

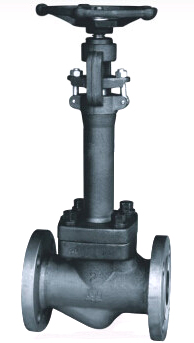

加长阀杆截止阀						波纹管密封截止阀					加长阀体截止阀

• 锻钢材质；

• 明杆支架

• 全通径和标准通径

• 螺栓、焊接阀盖和自密封阀盖；

• 刚性闸板；

• 一体式后阀座；

• 金属密封座；

• 用于低温条件的加长阀杆闸阀；

• 螺纹、承插焊、对焊和法兰连接；

• 波纹管闸阀采用波纹管密封；

• 加长式阀体。
