口径范围 2" - 12" (50 - 300mm) 适用温度
-321°F to 1100°F (-196°C to 593°C)
适用压力
最高达 ASME Class 2500 口径类别 全通径, 标准通径 连接方式
法兰,对焊
|
|
|
|
|
|
|
|
|
| 金属密封 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Design
ShieldTM 截止阀,通常具有三种不同应用的模式。

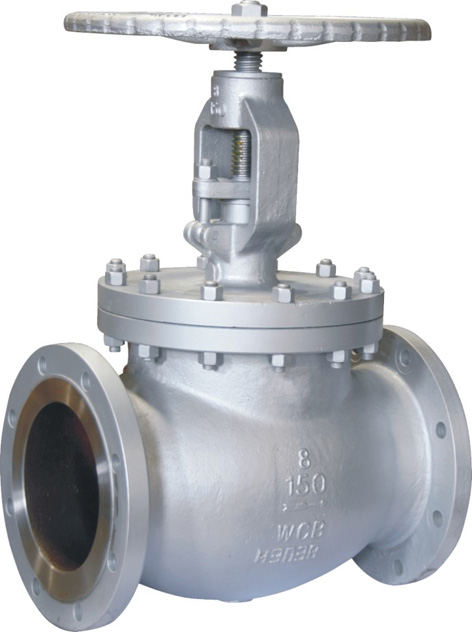

T式截止阀设计是最常见的阀体类型,具有 Z 形隔膜。阀座的水平设置允许阀杆和阀板垂直于水平线移动。这种设计具有最低的流量系数和更高的压降。它们用于严格的节流服务,例如控制阀周围的旁路管道。

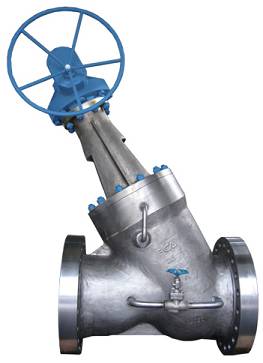

Y型截止阀也可用于不需要考虑压降且需要节流的应用。星形截止阀设计是截止阀固有的高压降的替代方案。阀座和阀杆成大约 45 度角,这在全开时提供更直的流路,并提供最小的流动阻力。它们可以长时间开裂而不会受到严重侵蚀。它们广泛用于季节性或启动操作期间的节流。当在常闭的排水管线中使用时,它们可以穿过以清除碎屑。

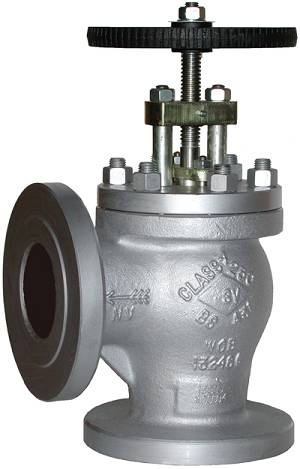

角式截止阀设计是对基本 T 形模式截止阀的改进。在由于其处理段塞的能力而具有脉动流周期的应用中。这个截止阀的末端成 90 度角,流体流动发生在一个 90 度转弯处。它们的流量系数略低于星形截止阀。
特点与优点
ShieldTM截止阀是一种直线性运动阀,主要设计用于停止、启动和调节流量。截止阀的圆盘可以完全从流路中移除,也可以完全关闭流路。传统的截止阀可用于隔离和节流服务。尽管这些阀门的压降比直通阀(例如闸阀、塞子、球阀等)略高,但它们可用于通过阀门的压降不是控制因素的情况。截止阀广泛用于控制流量。在设计阀门时必须考虑流量控制范围、压降和负载,以避免过早失效并确保令人满意的服务。承受高差压节流服务的阀门需要专门设计的阀门内件。多功能、易于维护且适用于极端温度和压力,截止阀是石化行业中最受欢迎的阀门之一。截止阀在完全打开或关闭时提供一般节流能力以及开/关特性。
铸钢材料; 明杆支架 升降式阀杆 标准通径 螺栓连接和压力密封阀盖; 一体式后座; 金属座; 用于低温条件的加长阀杆; 可提供对焊和法兰端;
|
|
|
|

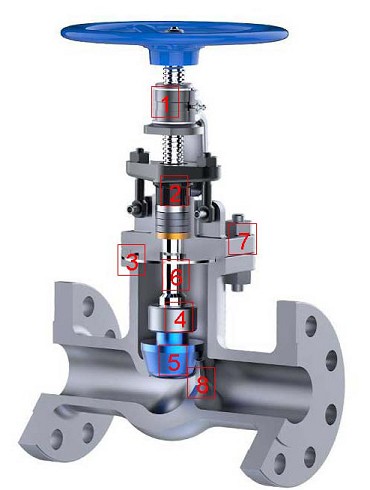

| 1. 阀杆螺母:长螺纹阀杆螺母可延长螺纹寿命并允许在完全打开位置拆卸手轮。 | 2. 隔圈:隔圈与填料配合用于300Lb级及以上的闸阀,150Lb级阀门只配填料。
| 3. 垫片:150Lb级闸阀用柔性石墨垫片,300Lb、600Lb级阀门用缠绕垫片,900Lb级及以上闸阀用金属环垫片。
| 4. 导向:阀体内部的整体导向在阀门启闭过程中保持楔块自定心。 | 5. 阀瓣:一件式柔性阀瓣可准确对准配合阀座表面,因此阀门可以吸收管道应变而不会泄漏。 此外,它避免了任何坚持坐姿的趋势。 | 6. 阀杆:防喷扣设计:锥形后座面与发动机罩后座紧密接触。 | 7. 一体式阀盖/支架:所有阀盖组件均按照与阀体相同的严格公差进行铸造和精加工,以实现阀杆的精确对准和易于密封。 | 8. 阀座:带有司太立 6 的可再生密封焊接阀座是标准设计,而旋入式活动阀座是可选的。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~50"(DN50~DN1500) |
|
|
| 铸钢、合金钢等 |
适用温度 |
|
|
| 阀杆材质 | -321°F to 1100°F (-196°C to 593°C) |
|
|
| 锻造不锈钢 |
适用压力 |
|
|
| 内件材质 | 最高 ASME Class 2500Lb
|
|
|
| 按API600/602规定 |
密封等级 |
|
|
| 阀座材质 | 双向密封 |
|
|
| 按 API600/602规定 |
设计和制造标准 |
|
|
| 结构长度 | API 602, API600, ASME B16.34, EN3356, BS1873, JIS B2071 |
|
|
| ASME B16.10, EN558, ISO 5752, BS2080;JIS B2002 |
连接标准 |
|
|
| 试验标准 | 法兰: ASME B16.5/B16.47, EN1092; JIS B2212 对焊: ASME B16.25, EN12627 |
|
|
| MSS SP-61, API 598, EN 12266-1; JIS B2003 |
防火 |
|
|
| Nace | API 6FA, API 607 |
|
|
| NACE MR-0175, NACE MR-0103, ISO 15848 |
现在就联系我们以获得更多铸钢闸阀的资讯。Tel:0577-67055569 |
|
|
|
