口径范围 2" - 60" (50 - 1500mm) 适用温度
-321°F to 1100°F (-196°C to 593°C)
适用压力
最高达 ASME Class 2500 通径类别 全通径, 标准通径 连接方式
法兰, 对焊
|
|
|
|
|
| 金属硬密封 |
|
|
|
|
|
|
|
|
|
设计

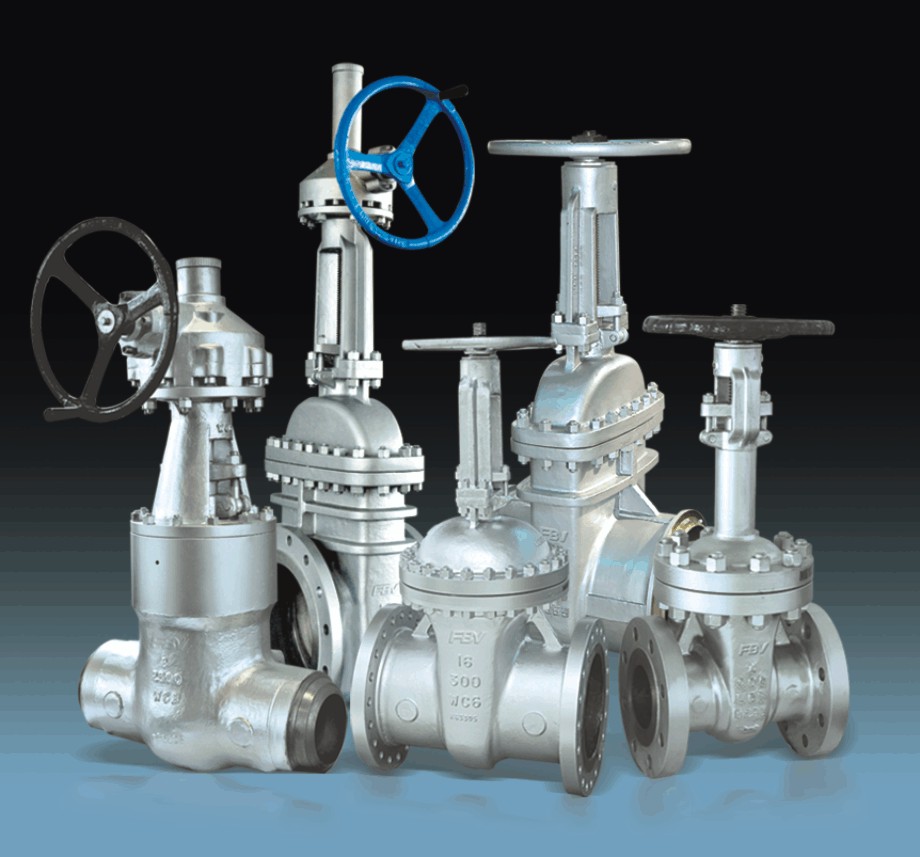

盾牌TM 闸阀用作高效的开关阀,可双向承压。 在这样的设计中,楔形闸板穿过通道以控制流体流动(就像滑动门 - 因此得名)。 这种类型的阀门最重要的特征之一是当阀门在“全开”位置时其流量可达最大。 这可以通过将闸板完全抬出通道来实现。 因此,闸阀的特点是运行中的湍流和压降最小。鉴于闸阀的这个特点,但不推荐用于需要节流的安装。 闸阀作为开/关阀最为普遍。
|
|
|
|

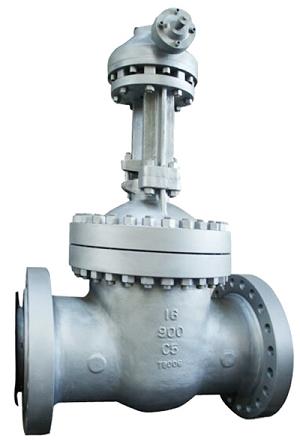

| | 螺栓连接阀盖
|
|
|
|

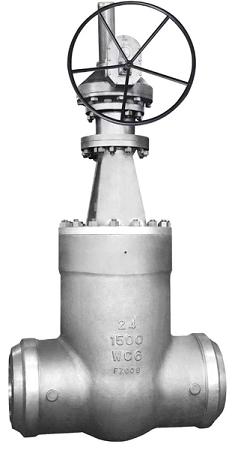

| 自密封阀盖 |
特点和优点
盾牌TM 闸阀主要设计用于启动或关闭流体,以及需要流体直线流动和最小流量限制时。 在使用中,这些阀门通常是全开或全关。 闸阀全开时,将闸板完全拆下; 闸板完全吸入阀盖。 这会在与安装阀门的管道系统相同的内径处留下一个开口,用于介质流过阀门。 闸阀可用于各种液体,并保证紧密的密封。 闸阀提供三种不同的闸板、刚性闸板、柔性闸板和分体闸板。 闸阀的范围通常由使用的闸板类型决定。 铸钢材质; 明杆支架; 升杆式; 标准通径和全通径 ; 螺栓阀盖和自密封压盖; 刚性闸板、柔性闸板和分体闸板; 一体式后阀座; 金属密封; 适用于超低温的加长阀杆; 对焊和法兰连接;
|
|
|
|

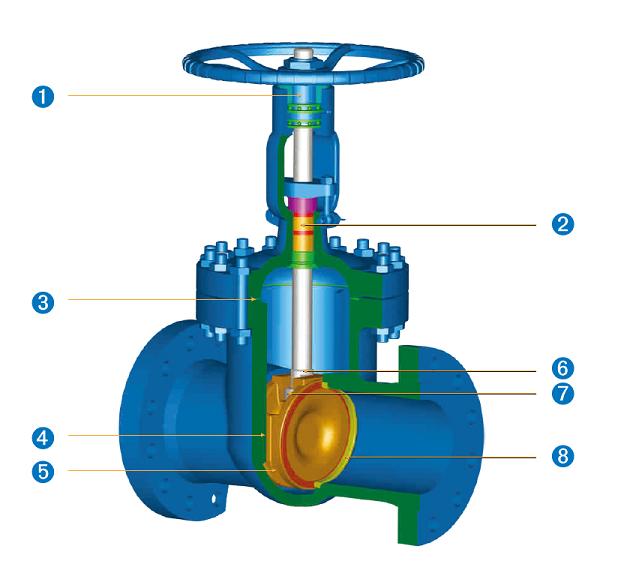

| 1. 阀杆螺母:长螺纹阀杆螺母可延长螺纹寿命并允许在完全打开位置拆卸手轮。 | 2. 隔圈:隔圈与填料配合用于300Lb级及以上的闸阀,150Lb级阀门只配填料。
| 3. 垫片:150Lb级闸阀用柔性石墨垫片,300Lb、600Lb级阀门用缠绕垫片,900Lb级及以上闸阀用金属环垫片。
| 4. 导向:阀体内部的整体导向在阀门启闭过程中保持楔块自定心。 | 5. 楔形闸板:柔性楔形闸板能够补偿管道应力引起的阀座表面变形和阀体变形。 | 6. 阀杆:防喷扣设计:锥形后座面与发动机罩后座紧密接触。 | 7. 阀盖/楔块:阀盖-楔块连接强度超过阀盖螺纹牙根。 | 8. 阀座:带有司太立 6 的可再生密封焊接阀座是标准设计,而旋入式活动阀座是可选的。 |
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~50"(DN50~DN1500) |
|
|
| 铸钢、合金钢等. |
适用温度 |
|
|
| 阀杆材质 | -321°F to 1100°F (-196°C to 593°C) |
|
|
| 锻造不锈钢 |
适用压力 |
|
|
| 闸板、内件材质 | 高达 ASME Class 2500Lb
|
|
|
| 按API600/602规定 |
密封等级 |
|
|
| 阀座材质 | 双向零泄漏 |
|
|
| 按 API600/602规定 |
设计和制造标准 |
|
|
| 结构长度标准 | API 602, API600, API6D, ASME B16.34, EN3352, BS5352 |
|
|
| API 6D, ASME B16.10, EN558, ISO 5752, BS2080 |
连接标准 |
|
|
| 试验标准 | Flange: ASME B16.5/B16.47, EN1092 Butt Weld: ASME B16.25, EN12627 |
|
|
| MSS SP-61, API 598, EN 12266-1 |
防火标准 |
|
|
| Nace | API 6FA, API 607 |
|
|
| NACE MR-0175, NACE MR-0103, ISO 15848 |
