口径范围 2" - 60" (50 - 1500mm) 适用温度
硬密封: -321°F to 1100°F (-196°C to 593°C)
软密封: -10℃~150℃ 适用压力
最高达 ASME Class 2500 口径类别 标准通径 连接方式
法兰, 对焊, 对夹, 凸耳
|
|
|
| 金属和非金属密封 |
|
|
|
|
|
Design
ShieldTM 止回阀是“自动”阀门,顺流打开,逆流关闭。 通过系统的流体压力打开阀门,而任何反向流动都会关闭阀门。 确切的操作会因止回阀机构的类型而异。 最常见的止回阀类型是逆止阀、升降式阀(活塞和球阀)、蝶阀、截止阀和倾斜盘式。 止回阀因其在垂直和水平管道中的高密封性能以及快速启闭机构而几乎适用于所有类型的流体过程。
特点和优点
ShieldTM 盘式止回阀在流体压力的作用下打开,并在流动停止后和发生反向流动之前由弹簧关闭。
旋启式止回阀或倾斜盘式止回阀是一种止回阀,其中盘状件是阻止流动的可移动部件,在铰链或耳轴上摆动,要么在阀座上阻止反向流动,要么从阀座上离开以允许正向流动。 座椅开口横截面可以垂直于两个端口之间的中心线或成一定角度。 旋启式止回阀防止流经管道的反向流动。 大多数旋启式止回阀可以安装在水平或垂直向上流动的管道中。 它们提供低流动阻力,特别适用于低速服务。
倾斜盘式止回阀类似于旋启式止回阀。 在大多数安装中,反向流动时的砰击声被最小化,从而降低了噪音和振动。
|
|
| | |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|

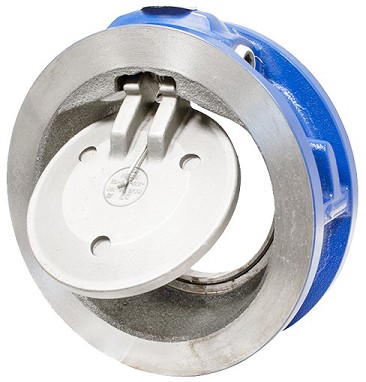

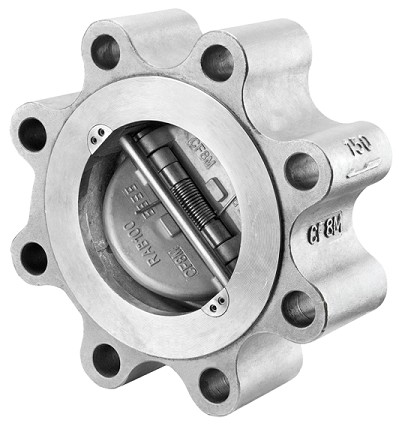

| 双板式止回阀 |
|
| 单板式止回阀 |
|

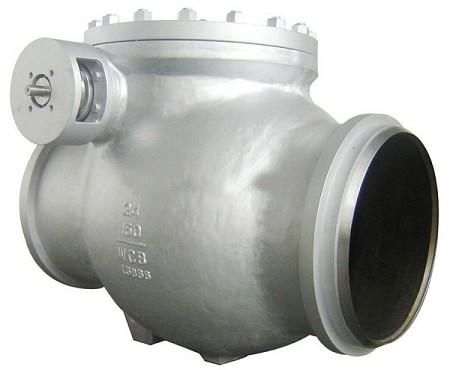

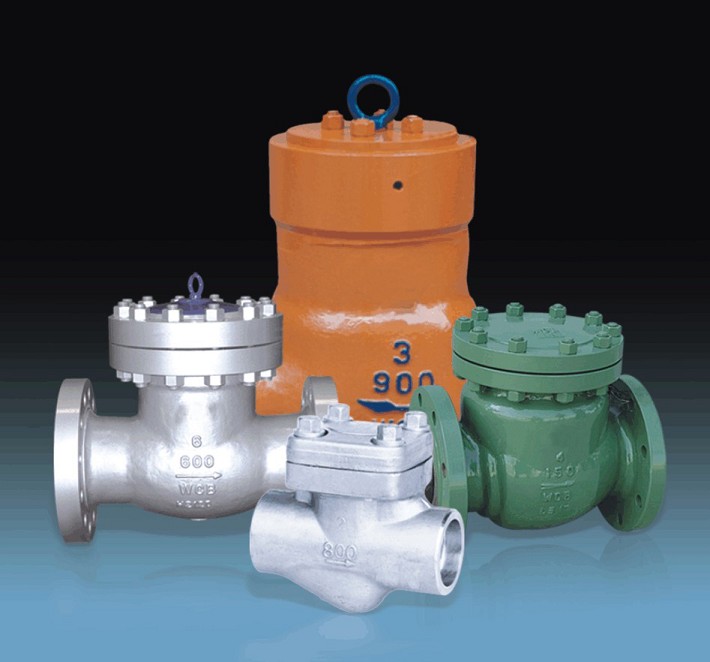

| 铸钢体止回阀 |
| 旋启式止回阀 |

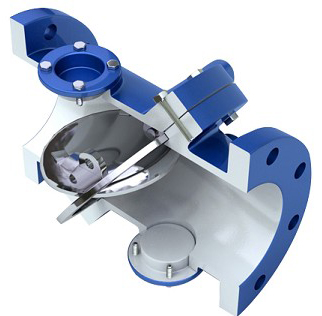

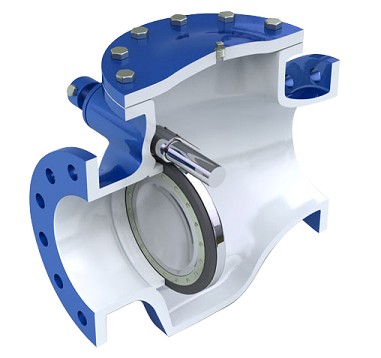

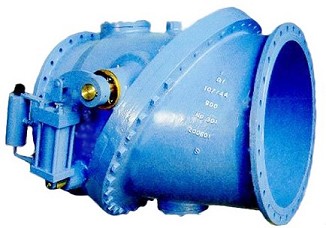

| 斜盘式止回阀 | 铸铁体,软密封 |
|
| 橡胶或金属密封 |
|
| 橡胶,四氟和金属密封 |
| 金属密封 |
| 橡胶或金属密封
|
|
|
|
|

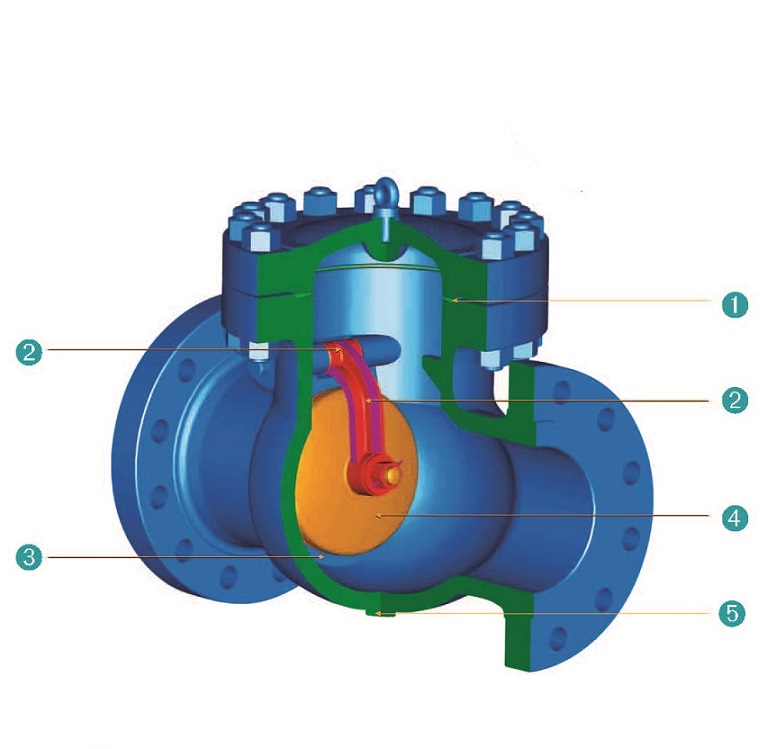

| 1. 用于 150Lb 类阀门的柔性石墨垫片,用于300LLb 和 600Lb级阀门,以及 900Lb 级及以上阀门的环形接头,或根据客户要求作为 600Lb 级阀门的选项。 | 2. 提供并安装了铰链和铰链销,以便允许盘的完全移动。
| 3. 带司太立 6 的标准可再生密封焊接阀座,同时可选旋入式阀座。
| 4. 标准摆动盘类型,用于液体服务应用的水平位置或用于液体从底部流向顶部的垂直位置。 | 5. 在阀体中心线下部的位置 G 处提供用于排水孔的标准凸台。 额外的老板符合客户的要求。
|
|
|
|
|
|
|
|
|
|
口径范围 |
|
|
| 阀体材质 | 2"~12"(DN50~DN300) |
|
|
| 铸钢及其他合金钢 |
适用温度 |
|
|
| 阀杆材质 | -321°F to 1100°F (-196°C to 593°C) |
|
|
| 不锈钢 |
适用压力 |
|
|
| 阀材质 | Up to ASME Class 2500Lb
|
|
|
| 按 API600/602规定 |
密封等级 |
|
|
| 阀座材质 | 双向密封 |
|
|
| 按 API600/602规定 |
设计和制造标准 |
|
|
| 结构长度 | API 594, API 6D, ASME B16.34, EN12334, BS3356, BS1868, JIS B2074 |
|
|
| API 594, ASME B16.10, EN558, JIS B2002 |
连接标准 |
|
|
| 实验标准 | 法兰: ASME B16.5/B16.47, EN1092; JIS B2212 对焊: ASME B16.25, EN12627 |
|
|
| MSS SP-61, API 598, EN 12266-1; JIS B2003 |
防火 |
|
|
| Nace | API 6FA, API 607 |
|
|
| NACE MR-0175, NACE MR-0103, ISO 15848 |
现在就联系我们以获得更多旋启式止回阀的资讯。Tel:0577-67055569
|
|
|
|
